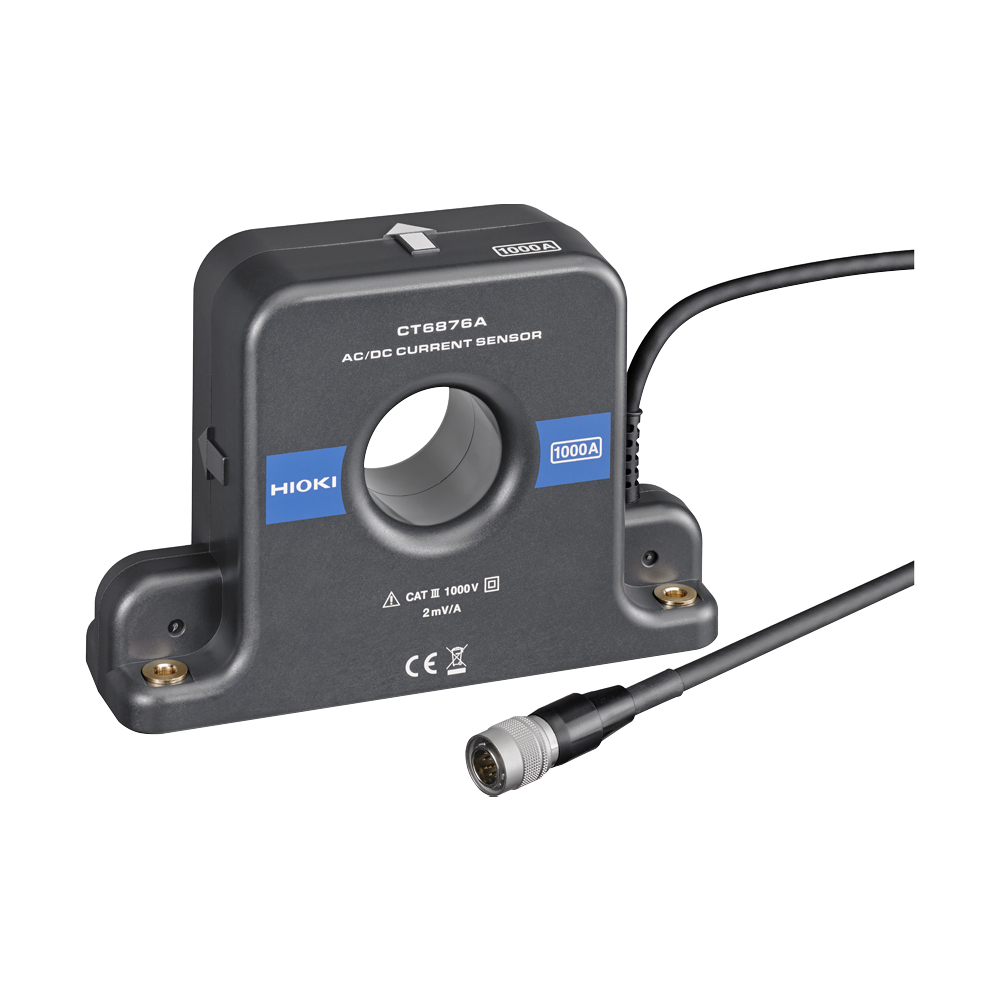

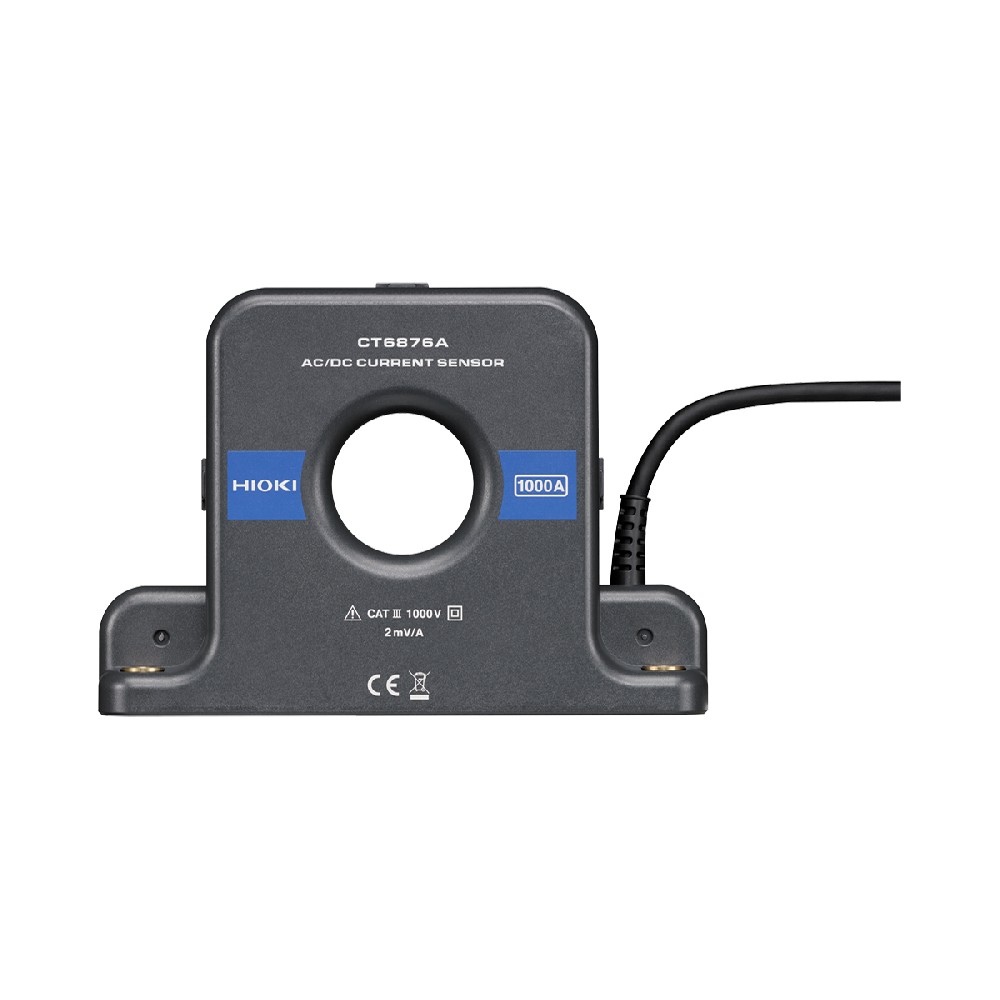

CT6876A AC/DC電流傳感器 概述
更準確地測量大電流化，高速化的變頻器的電流
● 高精度(振幅)：[DC]±0.048 %、[50 Hz/60 Hz]±0.048 %、高精度(相位)：[50 Hz/60 Hz]±0.08°
● 對于EV、HEV等電動汽車的1000A大電流測量游刃有余
● 通過加強屏蔽，精確測量干擾中的電流，提高抗干擾性能
● 平坦頻率特性和CMRR性能實現較高精度測量
● 可在 -40°C 至 +85°C 的惡劣環境中進行高精度測量
● 頻帶DC~1.5 MHz: CT6876A（幅度），DC?1 MHz（相位）的良好頻率特性
● 可用于光伏發電、從電池充電/放電到逆變器輸出端的燃料電池評估等
● 使用示波器/存儲記錄儀，可以進行波形監測（能和傳感器單元合用）
可高精度測量AC/DC電流的閉口型電流傳感器
具有良好的頻率特性（振幅、相位）與溫度特性（靈敏度、偏移量），不僅可用于電流測量，而且也可用于高精度的功率測量。
支持電流測量發展的技術
高精度傳感器采用“零磁通法”（磁通門檢測型）作為測量方式。
高頻電流用繞組（CT法）檢測，直流和低頻電流用“磁通門”檢測。
●磁通門檢測型
具備優秀的線性特性，無論是低電流還是大電流都可高精度測量。
用于直流檢測的磁通門元件，由于其工作原理，在很寬泛的溫度范圍內偏移卻極小，因此具有高精度和良好的溫度穩定性。
非常適合功率分析儀和功率計等講究精度的測量。適用于測量逆變器效率、逆變器輸出功率、電抗器或變壓器損耗，以及長時間的直流測量。
寬頻帶
額定1000 A的閉口型傳感器具備高級別的頻帶DC ～ 1.5 MHz (CT6876A-1: DC~1.2MHz)。與功率分析儀PW8001組合，能夠準確的測量高頻·低功率因數的功率。
●電流傳感器的自動相位補償功能
為準確測量高頻且低功率因數的功率，相位誤差的補償至關重要。
PW8001能夠自動獲取電流傳感器的相位補償，以0.001°的分辨率進行補償?？梢院敛毁M力的發揮電流傳感器的性能。
功率分析儀PW8001可自動識別電流傳感器的信息
電流傳感器搭載了存儲器（I2C-EEPROM）。
若將電流傳感器連接到功率分析儀PW8001上，則主機端會自動識別其相位補償數據、額定電流、傳感器型號以及序列號。
以往，相位補償值需要手動輸入。
如今，電流傳感器的信息可被自動識別，不會發生忘記設置或是輸入錯誤的問題，從而能夠做到更準確的功率運算。
CT6876A AC/DC電流傳感器 技術參數
額定電流 | AC/DC 1000A |
最大輸入電流 | 降額范圍內, 最大±1800 A peak（設計值, 40℃以下且20 ms以內） |
頻率特性 | 振幅: DC?1.5 MHz (CT6876), DC?1.5 MHz (CT6876-01) |
線性 | ±5 ppm Typical |
偏移電壓 | ±5 ppm Typical (23℃, 無輸入) |
基本精度 | (DC, 45 Hz ≤ f ≤ 66 Hz) |
輸出電壓率 | 2 mV/A ※測試儀的輸出是通過傳感器單元輸出的AC + DC電壓 |
對地最大額定電壓 | AC/DC 1000V (50/60Hz, CAT III) |
可測導體直徑 | φ 36 mm以下 |
使用溫濕度范圍 | -40°C? +85°C, 80% rh以下 (無結露) |
電源 | 可由功率分析儀PW8001、 PW6001、PW3390或傳感器單元CT9555、CT9556、CT9557、3CH電流單元U8977供電 |
最大額定功率 | 7.5 VA以下 (1000A/55Hz測量時) |
體積及重量 | 160 W × 112 H × 50 Dmm, CT6876A: 970 g, 線長 3 m, CT6876A-1: 1300 g, 線長 10 m |
附件 | 使用說明書 ×1, 線標 ×6, 使用注意事項 ×1 |
可組合使用產品
適用產品/單元 | CT6876A |
PW8001,PW6001, PW3390 | ○ |
3390 | △（需要CT9901）CT比: 2 |
3193系列 | △（需要CT9901）CT比: 2 |
8971 | △（需要9318、CT9901）CT比: 2 |
U8977 | ○ |
