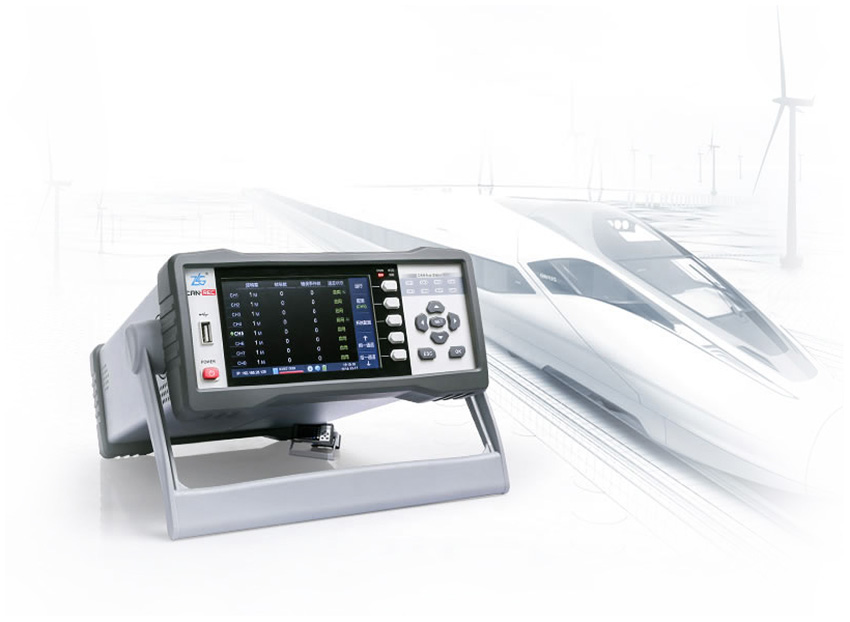

CAN-bus總線偶發性故障排查與解決的方案

目前已經成功為高速鐵路、地鐵、醫療、航空航天、樓宇安防、電梯控制、煤礦安全等場合排除偶發性故障。

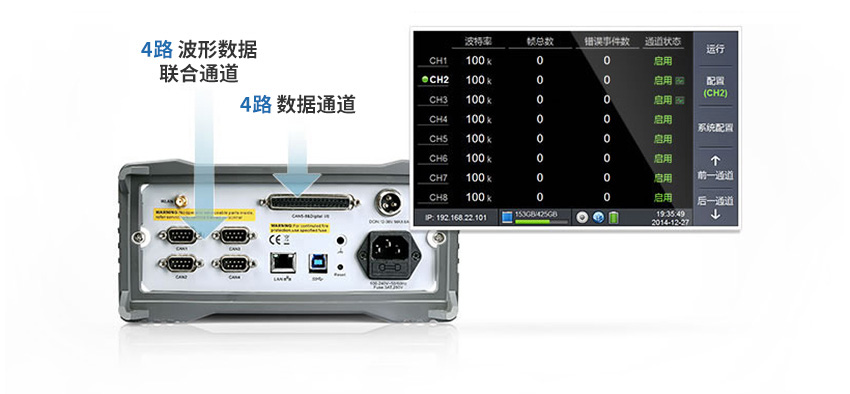

八路可同時工作的CAN通道

八個通道可以同時記錄報文，其中兩個通道可記錄波形。

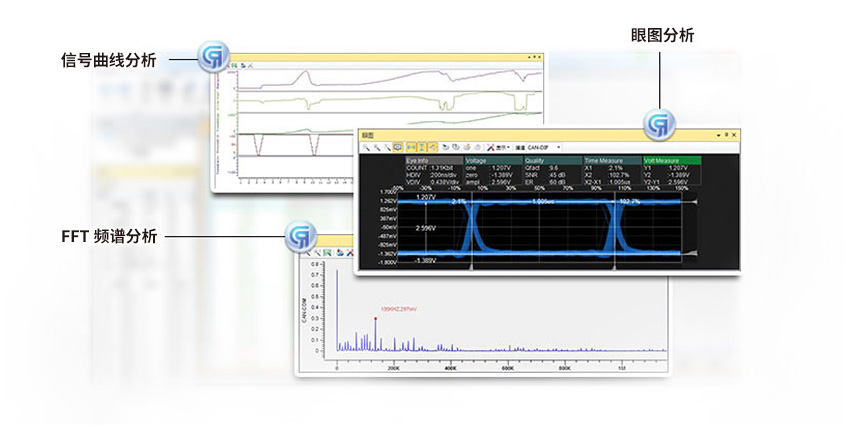

強大的分析軟件

可以對波形進行眼圖分析、FFT分析、信號曲線等統計分析。

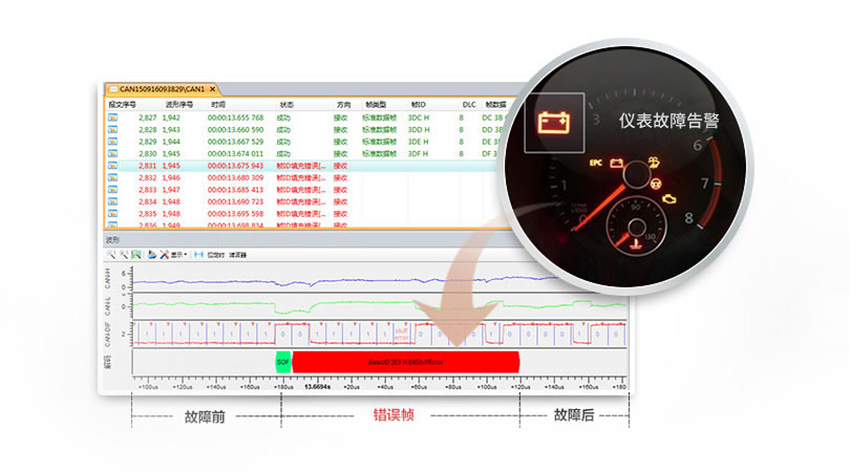

報文與波形對應查看

報文與波形對應查看，方便查看故障時的波形與前后的波形

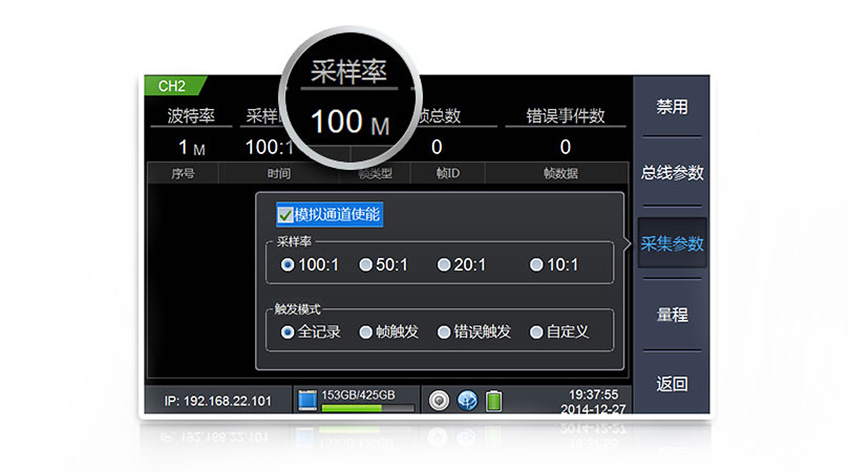

最高100M采樣率，讓您看清楚波形的細節

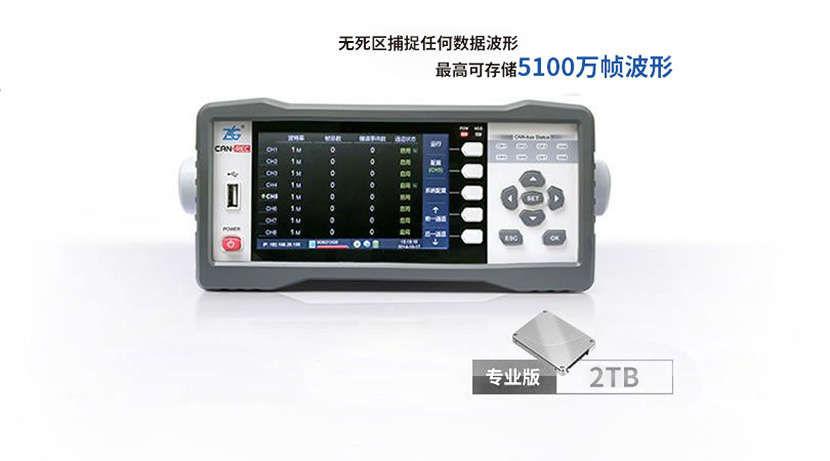

固態硬盤存儲深度大

超長數據與波形記錄時間

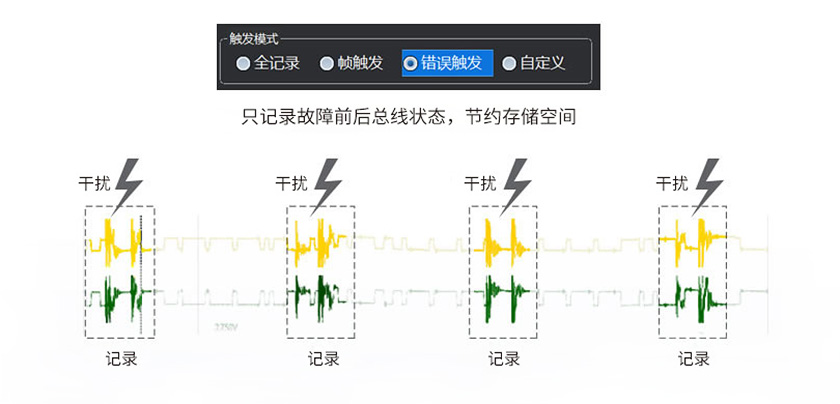

可配置為觸發記錄模式

2500VDC電氣隔離CAN接口（模擬通道也隔離）

無需考慮接地回流干擾的問題，靜電等級接觸放電±8KV。

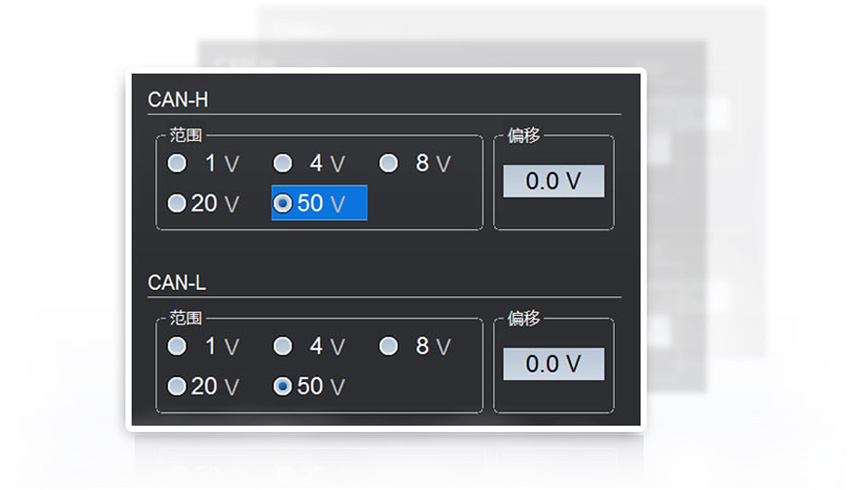

最高可達50V的測量范圍

保證準確地測量耦合干擾強度

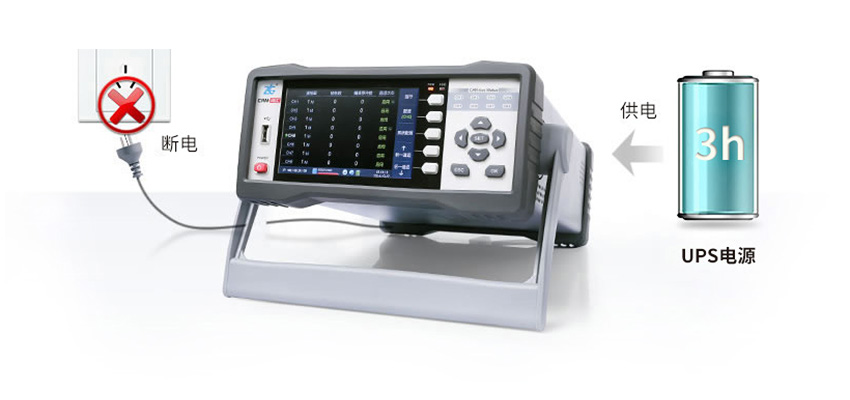

大容量UPS電源，保證斷電情況下維持2-3小時供電

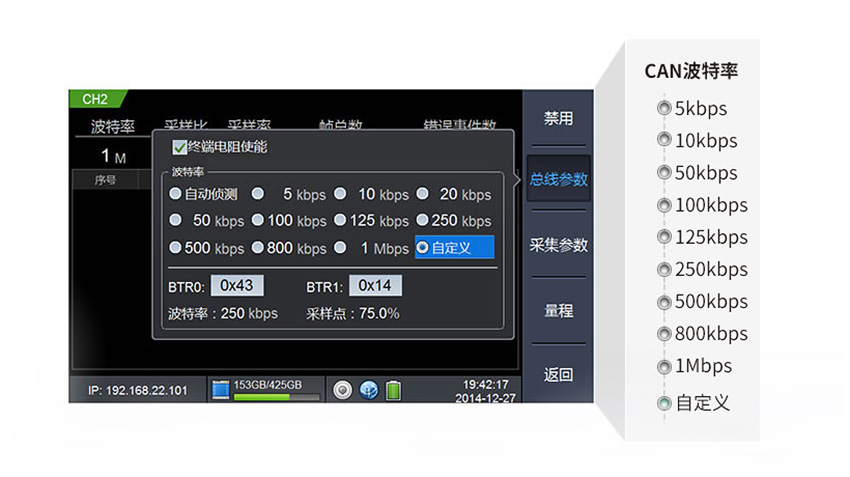

CAN波特率可自動適應，或者強制鎖定

范圍在0Kbps～1.5Mbps之間?？墒鼓芑蛘呓菇K端電阻。

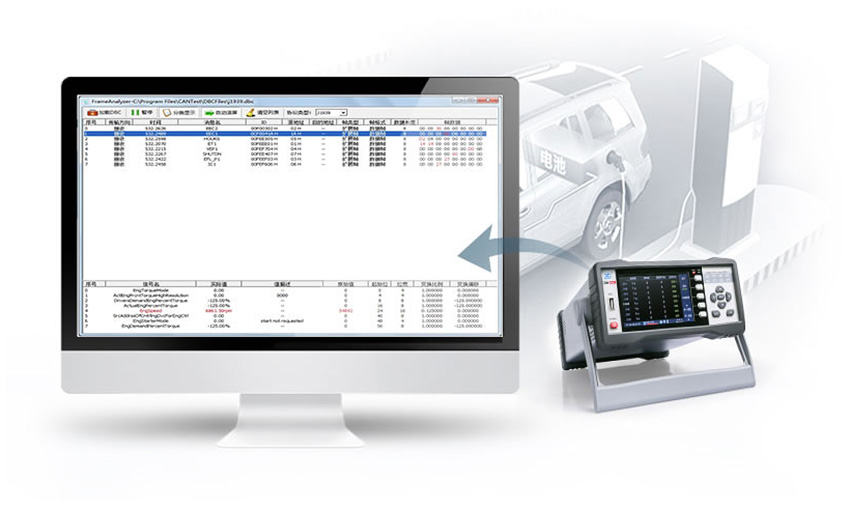

支持車載DBC解碼、CANopen、J1939協議、國網充電樁與BMS協議分析

CAN協議完全符合CAN 2.0B規范，兼容CAN 2.0A，符合ISO 11898-1/2

規格參數

• 2通道CAN模擬與數字信號混合記錄通道（可同步存儲CAN報文與對應波形，采樣率100MSa/s）；

• 6通道CAN純數字信號記錄通道（可長時間存儲CAN報文）；

• 無需PC控制，可獨立運行，自帶2TB固態硬盤，可8通道同時工作，進行長時間存儲
  （如果只存儲報文，在1M波特率下，8通道滿流量記錄，可存儲22天CAN報文）；

• 自帶大容量UPS電池，保證供電中斷后可繼續工作3小時；

• 自帶5寸大屏，清晰顯示當前記錄狀態與錯誤情況；

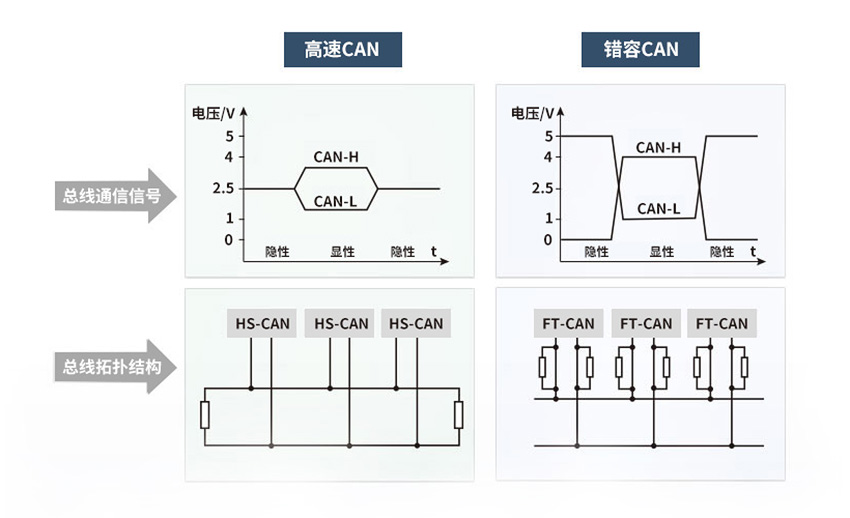

• CAN接口類型：高速CAN、容錯CAN、單線CAN等（根據用戶需要選配）；

• 1通道USB3.0 Device接口，用于高速導出數據到PC進行分析（專業版CANREC可在線分析）；

• 1通道USB2.0 Host接口，用于導出數據到U盤；

• 1通道千兆以太網接口，用于與其他儀器組合進行分布式測量（亦可導出數據）；

• 1通道藍牙接口，可與手持終端進行通訊；

• 包含CANScope分析儀所有的離線測量分析功能（專業版CANREC可進行在線分析）；

• 供電電壓：220VAC或者12-36VDC（直流供電采用航空插座，保證穩固）最大功耗20W；

• 工作溫度: -25℃~+75℃；

• 尺寸：220×331.5×109.2mm（mm）。

接口形式（DB9接口）內置跳線使用面板可選擇是否并接120歐終端電阻

端口	引腳	名稱	功能
	1	NC	未用
	2	CAN_L	CAN_L信號線接頭
	3	CAN_GND	CAN隔離后的地，可不接
	4	NC	未用
	5	SHIELD	屏蔽線接頭（FG）
	6	CAN_GND	CAN隔離后的地，可不接
	7	CAN_H	CAN_H信號線接頭
	8	NC	未用
	9	NC	未用
