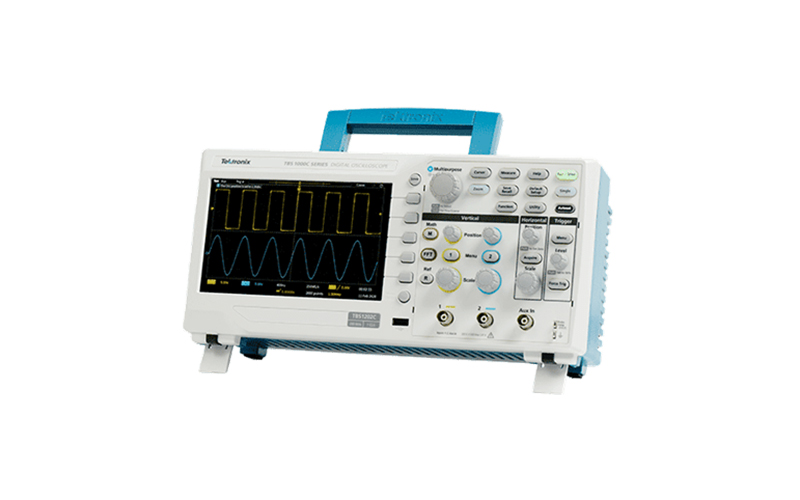

美國泰克TBS1072C-TBS1102C-TBS1202C數字存儲示波器

更快速地應對日常測試挑戰，卻不會造成預算壓力TBS1000C/X 具備多項功能，讓您能夠以經濟實惠的價格更快地學習和工作。7 英寸 WVGA 彩色顯示屏具有 15 個水平分度，顯示的信號增加 50%32 種自動測量功能可快速方便地測試各種信號條件雙窗口 FFT 同時呈現時域和頻域視圖，幫助了解信號頻率內容可禁用自動設置光標和測量觸發頻

咨詢電話：400-838-1718


更快速地應對日常測試挑戰，卻不會造成預算壓力

TBS1000C/X 具備多項功能，讓您能夠以經濟實惠的價格更快地學習和工作。

  • 7 英寸 WVGA 彩色顯示屏具有 15 個水平分度，顯示的信號增加 50%

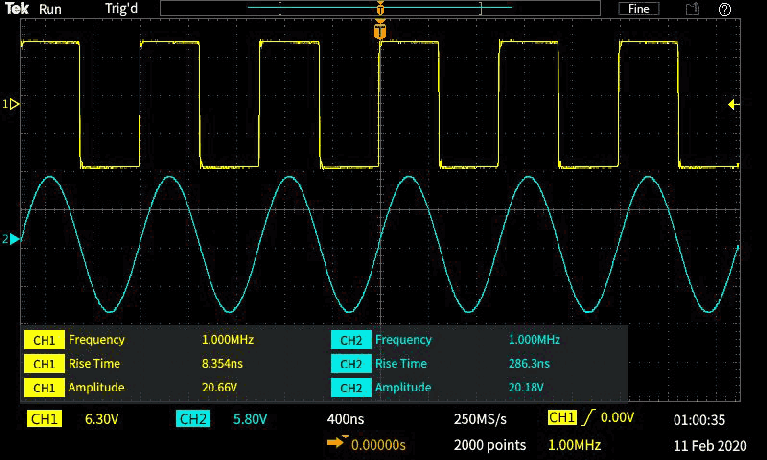

  • 32 種自動測量功能可快速方便地測試各種信號條件

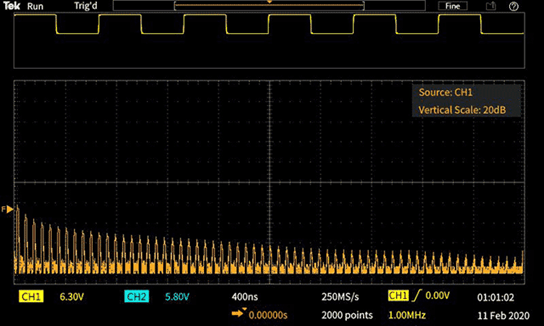

  • 雙窗口 FFT 同時呈現時域和頻域視圖，幫助了解信號頻率內容

  • 可禁用自動設置光標和測量

  • 觸發頻率計數器

  • 通過平移和縮放功能可快速查看感興趣區域中的信號細節

  • 多語言用戶界面，在用戶界面和前面板貼紙中支持十種語言

  • 體積小，重量輕

  • 無風扇設計，低噪聲運行


使用現今功能強大的學習工具培育未來領先工程師

每臺 TBS1000C/X 示波器均配備使學習變得更加輕松的特殊功能，讓教師可以專注于教授工程基礎知識，而不是教授如何使用示波器。

  • HelpEverywhere 提供屏幕提示幫助，解釋不同的儀器設置

  • 內置示波器介紹手冊，提供操作說明和示波器基礎知識

  • 集成的課件在顯示器上提供實驗練習指引

  • 可以禁用自動設置、光標和自動測量，以幫助教師向學生教授基本概念


 嵌入式設計

TBS1000C/X 示波器為嵌入式設計工程師提供 7 英寸 WVGA 顯示器，15 個水平網格，可顯示的水平信號增加 50%。

  • 輕松快速地平移和縮放以快速查看感興趣區域中的信號細節

  • 通過 32 種自動測量，您可以測量最常用的參數

  • 內置 FFT，支持快速頻域分析

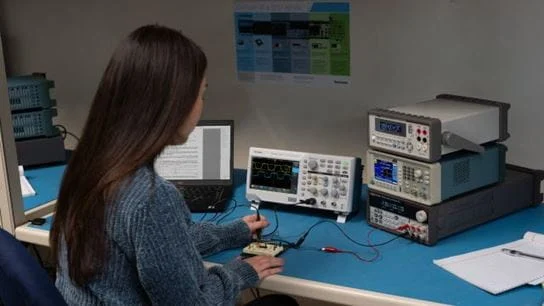

教育

TBS1000C/X 示波器提供全新功能，確保教師能夠將更多的時間用于教授工程概念上，而將更少的時間用于實驗室設置和管理上。

  • 內置課件實驗室查看器

  • HelpEverywhere 系統在整個用戶界面中提供屏幕技巧和提示

  • 能夠獨立地禁用自動設置、光標和測量

  • 標準五年保修

  • Kensington 鎖





型號概述

參數TBS1052CTBS1072CTBS1102CTBS1202C
帶寬50 MHz70 MHz100 MHz200 MHz
通道數2222
采樣率1 GS/s1 GS/s1 GS/s1 GS/s
記錄長度20 K 點20 K 點20 K 點20 K 點

垂直系統 - 模擬通道

垂直分辨率

8 位

輸入靈敏度范圍

1 mV/div 至最大 10 V/div，1-2-5 序列，探頭衰減設置為 1X

DC 增益精度

±3.0% 階躍增益，30℃ 以上降額 0.1%/℃

最大輸入電壓

300 VRMS，安裝類別 II；在 20 dB 時每次降額超過 4 MHz，降至 200 MHz

偏置范圍

1 mV/div ~ 50 mV/div：± 1 V

100 mV/div ~ 500 mV/div：± 10 V

1 V/div ~ 5 V/div：± 100 V

帶寬限制

20 MHz（典型）

輸入耦合

DC、AC

輸入阻抗

1 MΩ ±2% 并聯 14 pF ±2 pF

垂直縮放

垂直擴展或壓縮動態或停止波形

采集模式

采樣

采集采樣值

峰值檢測

在所有掃描速度下，捕獲最窄 4 ns 的毛刺。

平均

平均包含 2 ~ 256 個波形。

高分辨率

將一個采集間隔的多個采樣平均到一個波形點。

滾動

在屏幕上從右向左以小于等于 40 ms/div 的掃描速度滾動波形

水平系統 - 模擬通道

時基精度

20 ppm


時基范圍

TBS1202C、TBS1052C、TBS1072C、TBS1102C

在 1–2–4 序列下為 2 ns/格到 100 秒/格

水平縮放

水平擴展或壓縮動態或停止波形


時延校正范圍

± 100 ns


觸發系統

外部觸發輸入

所有型號均包括

觸發模式

自動、正常、單序列

觸發類型

    邊沿

    任意通道上正或負斜率。耦合包括 DC、HF 抑制、LF 抑制和噪聲抑制。

    脈沖寬度

    在正或負脈沖的寬度 >、<、=、≠ 或落在指定時間周期之內/之外時觸發采集。

    欠幅脈沖

    當一個脈沖跨過一個門限但在再次跨過第一個門限前未能跨過第二個門限時觸發。

觸發源

CH1、CH2、輔助輸入、交流線路

觸發耦合

DC、噪聲抑制、高頻抑制、低頻抑制

觸發信號頻率讀數

提供觸發源的頻率讀數，最高為儀器帶寬。


波形測量

光標

時間、幅度、屏幕

自動測量

32 項，一次最多可以在屏幕上顯示其中六項。測量值包括：周期，頻率，上升時間，下降時間，正占空比，負占空比，正脈寬，負脈寬，突發寬度，相位，正過沖，負過沖，峰峰值，幅度，高，低，最大值，最小值，中間值，周期中間值，RMS，周期 RMS，正脈沖數，負脈沖數，上升沿數，下降沿數，面積，周期面積，延遲 FR，延遲 FF，延遲 RF 和延遲 RR。

選通

隔離采集內部發生的具體事件，使用屏幕、在波形光標之間或整個記錄長度中獲得測量數據。


波形數學

代數

加、減和乘波形

FFT

頻譜幅度。將 FFT 垂直標度設置為線性 RMS 或 dBV RMS，將 FFT 窗口設置為矩形、Hamming、Hanning 或 Blackman-Harris。


顯示器系統

顯示器類型

7 英寸 TFT 彩色顯示器

顯示器分辨率

水平 800 x 垂直 480 顯示像素 (WVGA)

波形樣式

矢量、可變余輝和無窮大余輝。

格式

YT 和 XY


輸入/輸出端口

USB 2.0 主控端口

支持 USB 海量存儲設備

USB 2.0 設備端口

后面板連接器可以通過 USBTMC 或 GPIB 及 TEK-USB-488 與示波器通信或控制示波器

探頭補償器

幅度

5 V

頻率


1 KHz

Kensington 型鎖

后面安全插槽連接標準 Kensington 型鎖


電源

電源

100 ~ 240 VAC RMS ±10%

電源頻率

45 Hz ~ 65 Hz (100 ~ 240 V)

360 Hz ~ 440 Hz (100 ~ 132 V)

功耗

最大 30 W
