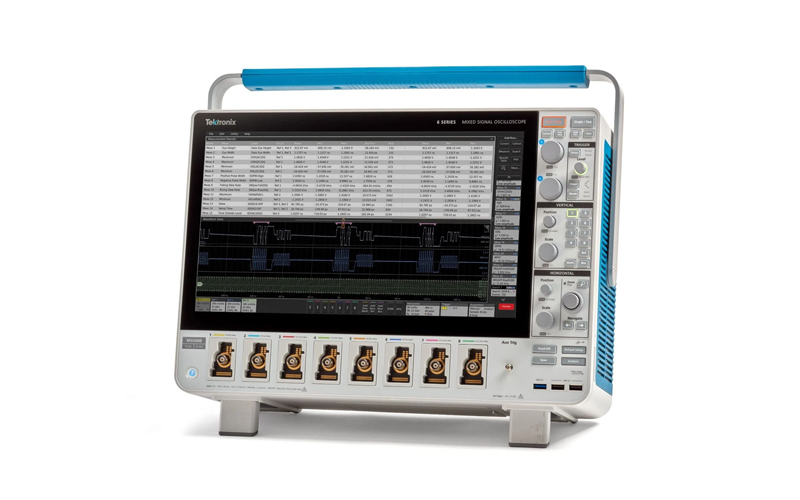

美國泰克 6 系列 B MSO64BMSO66BMSO68B 混合信號示波器

超低噪聲，更多詳情看到從未見過的信號詳情。示波器前端 ASIC 芯片 TEK061 實現超低的本底噪聲。5 GHz 時為 12 位分辨率，200 MHz 時高達 16 位分辨率1 mV/div 和 1 GHz 時的噪聲<55 μV50 mV/div 和 10 GHz 時的噪聲<1.25 mV同步多通道頻譜分析獲取 4 條、6 條或 8 條頻譜分析通道。與時域信號處理并行的硬件數字下變

咨詢電話：400-838-1718

超低噪聲，更多詳情

看到從未見過的信號詳情。

  • 示波器前端 ASIC 芯片 TEK061 實現超低的本底噪聲。

  • 5 GHz 時為 12 位分辨率，200 MHz 時高達 16 位分辨率

  • 1 mV/div 和 1 GHz 時的噪聲<55 μV

  • 50 mV/div 和 10 GHz 時的噪聲<1.25 mV



同步多通道頻譜分析

獲取 4 條、6 條或 8 條頻譜分析通道。與時域信號處理并行的硬件數字下變頻器 (DDC) 具有強大的功能。

  • 任何模擬通道均可視為波形、頻譜或兩者

  • 射頻頻率或幅度變化時繪圖和觸發

  • 頻譜和時域波形同步以與射頻和時域事件相關聯

  • 頻譜控制（例如中心頻率和 RBW）完全獨立于時域控制

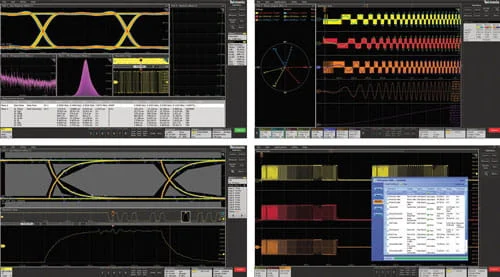

簡化的高級分析

在 GHz 時鐘與串行總線上輕松檢定抖動。通過綜合測量，可將統計資料納入日常工具包。使用相同的簡單拖放操作即可添加高級和日常測量。

  • 自動化測量與趨勢分析

  • Spectrum View（頻譜視圖）同步多通道頻譜分析

  • 高級抖動分析

  • 高級功率分析

  • 低噪聲紋波測量

  • 內存分析和調試

  • 高速串行一致性

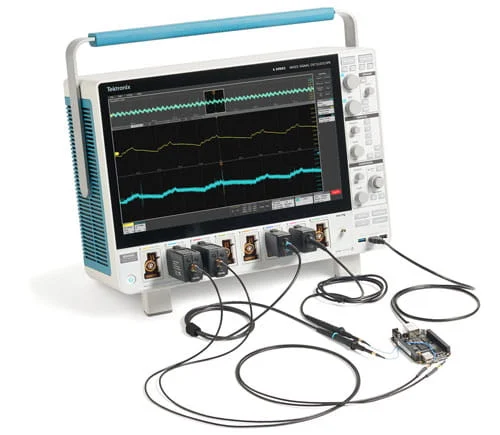

保真度從探頭端部開始

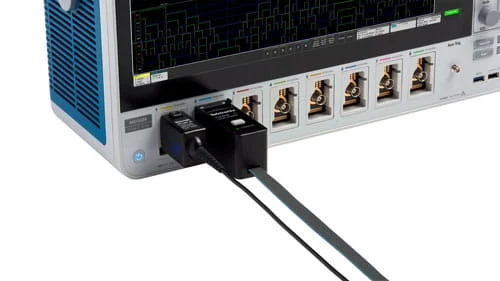

通過 4、6 或 8 FlexChannel? 輸入，您可以使用標配的 1 GHz 探頭探測電路。可以連接高性能單端有源探頭或者差分探頭，或者通過 TriMode 探頭實現一個探頭同時進行單端和差分量測。在任何 FlexChannel 輸入上連接 TLP058 邏輯探頭，并獲得 8 數字通道，以擴展系統的可視性。

  • 內置 1 MΩ 至 50 Ω 輸入端

  • 每個輸入附帶 1 GHz 低負載無源探頭

  • TekVPI 探頭與每個通道的 10W 探頭電源相連接，用于差分信號、電流、電源軌和光隔離探頭

  • TDP7700 系列 4、6、8 和 10 GHz TriMode 探頭 - 非常適合測量高速通信

按需添加功能

  • 將帶寬升級至 10 GHz

  • 將每條通道上的記錄長度增至 1 G 樣點

  • 增加邏輯探頭，最多時實現 64 路數字通道

  • 添加 Windows 10 操作系統

  • 添加任意波形/函數發生器

  • 添加高級分析：串行解碼/觸發、電源、抖動、存儲器分析和調試以及自動一致性測試

  • 從多種電壓和電流探頭中選擇


電源完整性和電源管理

如今的電路板可以有 20 個或更多的電源軌。許多電壓低于3 V，大多數具有噪音限制。需要特別注意準確測量噪音。


特點

  • 低測量系統噪音

  • 兼容低噪音 TPR 系列電源軌探頭

  • 配合低噪音 TPR 系列紋波探頭

  • SVID 和 SPMI 解碼選項

  • 阻抗測量

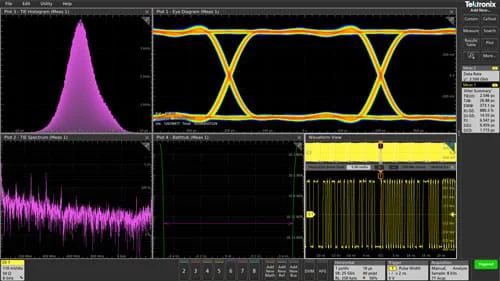

抖動分析

時鐘在每個嵌入式系統和數字通信鏈路的中間位置。 抖動和其他時鐘失真可能會影響系統運行，而不使用正確的分析工具將很難了解其根源。


特點

  • 標準相位噪聲、時鐘抖動和定時以及波形直方圖

  • 選配高級分析、抖動分解和時鐘恢復


串行標準一致性測試

高速數字接口依賴嚴格的測試程序來確?？煽啃院突ゲ僮餍浴Ｗ詣踊恢滦詼y試軟件管理整個測試過程 - 設置、測量、按照極限檢查并生成全面報告。

特點

  • 以太網 10/100/1000BASE-T、NBASE-T 和 XGBT

  • 汽車以太網 10/100/1000BASE-T1

  • MIPI D-PHY 1.2

  • 汽車以太網 100/1000BASE-T1

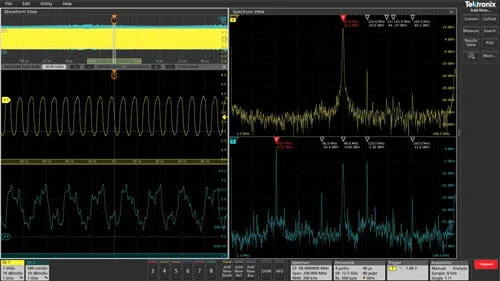

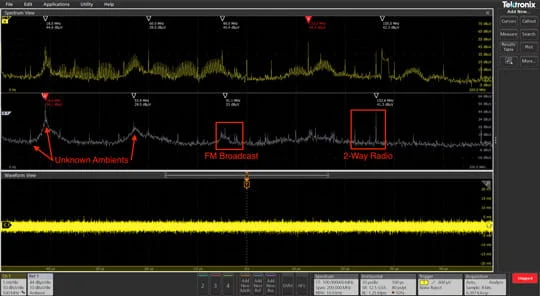

電磁干擾 (EMI) 故障排除

6 系列 MSO 上的每條模擬通道都可以顯示時域波形、頻譜或兩者。時間和頻率圖同步，幫助您快速確定哪些信號被干擾，哪些信號是干擾源。

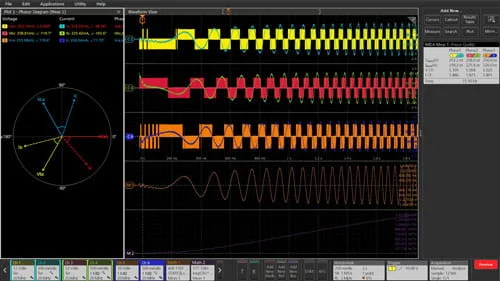

三相逆變器、電機和驅動器

逆變器、電機和驅動器分析包可輕松在三相 PWM 系統上執行穩定、可靠的功率測量。


特點

  • 多達 8 條模擬輸入通道

  • 三相星形、三角形和單相布線配置

  • 全方位功率測量

  • 諧波分析



MSO64BMSO66BMSO68B
FlexChannel 輸入通道數4 6 8
最大模擬通道數4 6 8
最大數字通道數（帶可選邏輯探頭）32 48 64
帶寬（計算的上升時間）1 GHz (400 ps)、2.5 GHz (160 ps)、4 GHz (100 ps)、6 GHz (66.67 ps)、8 GHz (50 ps)、10 GHz (40 ps)
DC 增益精度50 ?：±2.0% 1@ >2 mV/div（2 mV/div（典型值）時為 ±2.0%，1 mV/div（典型值）時為 ±4%）
50 ?：±1.0% 2@>2 mV/div（2 mV/div（典型值）時為 ±1.0% 滿刻度，1 mV/div（典型值）時為 ±2%）
1 M?： ±2.0% 1 @>2 mV/div（2 mV/div 時為 ±2%，1 mV/div（典型值）和 500μV/div（典型值）時為 ±2.5%）
1 MΩ：±1.0% 2 滿刻度@2 mV/div，（2 mV/div（典型值）時為 ±1.0% 滿刻度，1 mV/div 和 500 μV/div（典型值）時為 ±1.25%）
ADC 分辨率12 位
垂直分辨率8 位 @ 50 GS/s；2 個通道上 10 GHz
8 位 @ 25 GS/s；4 個通道上 10 GHz
12 位 @ 12.5 GS/s；所有通道上 5 GHz
13 位 @ 6.25 GS/s（高分辨率）；所有通道上 2 GHz
14 位 @ 3.125 GS/s（高分辨率）；所有通道上 1 GHz
15 位 @ 1.25 GS/s（高分辨率）；所有通道上 500 MHz
16 位 @ ≤625 MS/s（高分辨率）；所有通道上 200 MHz
采樣率2 個模擬/數字通道上 50 GS/s（20 ps 分辨率）；4 個模擬/數字通道上 25 GS/s（40 ps 分辨率）；4 個以上模擬/數字通道上 12.5 GS/s（80 ps 分辨率）
記錄長度所有模擬/數字通道上 62.5 M 樣點（選配所有模擬/數字通道上 125 M 樣點、250 M 樣點、500 M 樣點和 1 G 樣點）
波形捕獲速率>500,000 wfms/s（峰值檢測，包絡采集模式），
>30,000 波形/秒（所有其他采集模式）
任意波形/函數發生器（可選）13 種預先定義的波形類型，高達 50 MHz 輸出
DVM4 位 DVM（產品注冊后免費）
觸發頻率計數器8 位頻率計數器（產品注冊后免費）

1信號路徑校正后立即開始，環境溫度每變化 5 °C 增加 2%。

2信號路徑校正后立即開始，環境溫度每變化 5 °C 增加 1% 滿刻度。
