美國泰克 TPS2000系列數字存儲示波器特性和優點100 MHz 和 200 MHz 帶寬高達 2 GS/s 的實時采樣率2 條或 4 條全面隔離和浮動通道，外加隔離外部觸發在安裝兩塊電池時可以連續工作 8 小時，電池可以熱插拔，幾乎不受交流電源限制選配電源分析應用軟件，以其合理價位提供了最廣泛的電源測量功能使用 OpenChoice?軟件或
咨詢電話：400-838-1718
100 MHz 和 200 MHz 帶寬
高達 2 GS/s 的實時采樣率
2 條或 4 條全面隔離和浮動通道，外加隔離外部觸發
在安裝兩塊電池時可以連續工作 8 小時，電池可以熱插拔，幾乎不受交流電源限制
選配電源分析應用軟件，以其合理價位提供了最廣泛的電源測量功能
使用 OpenChoice? 軟件或集成 CompactFlash? 大容量存儲器，可快速編制和分析測量結果
所有型號的 FFT 標配

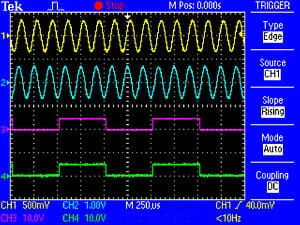

高級觸發可以迅速捕獲感興趣的事件
傳統模擬式旋鈕和多語言用戶界面，操作簡便
通過自動設置菜單、自動量程、波形和設置存儲器以及內置的上下文相關幫助實現快速設置和操作
帶背燈的菜單按鈕，視覺清楚
11 種最關鍵的自動波形測量功能
工用電源設計、調試、安裝和維護
高級電子設計、調試、安裝和維護
汽車設計和測試
教育

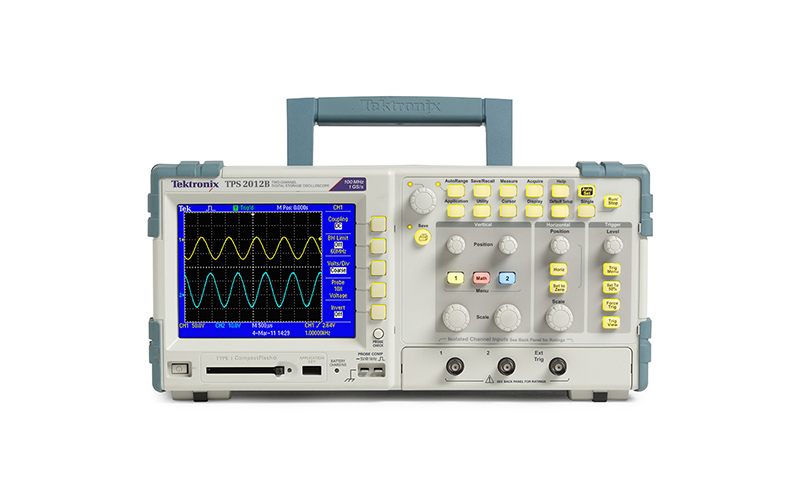

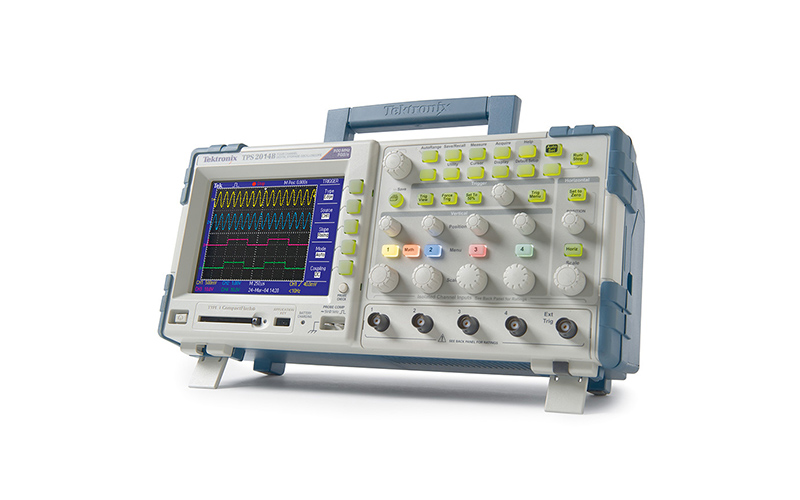

TPS2000B 系列在示波器中提供了廣泛的一系列功能，同時提供了用戶熟悉、簡便易用的控件和菜單。TPS2000B 系列采用 IsolatedChannel? 技術，分 2 通道和 4 通道版本，與接地及在通道之間實現了隔離，可以讓您輕松進行測量，而不用擔心損壞電路。它標配電池電源，成為現場應用的自然之選。對電源電子器件測試，選配軟件把通常需要的電源系統測量功能集成到儀器中，加快了電源分析和調試速度。
被測電路以非預計方式接地，是測量結果差和電路損壞的常見原因。連接兩個或多個接地的探頭可能會損壞接地環路，如果電流足夠高，可能會導致元器件和設備毀壞。最重要的是，在進行浮動測量時，如果儀器和探頭使用不當，可能會給人身安全帶來傷害。
四個 IsolatedChannel? 輸入和隔離外部觸發輸入，可以迅速、準確、經濟地進行浮動測量和差分測量。
泰克 IsolatedChannel 技術簡化了浮動測量。與參考接地的示波器不同，TPS2000B 輸入連接器外殼相互隔開，同時也與接地隔開。在指定 600 VRMS 的最大浮動電壓內，IsolatedChannel 技術保持電流在 TPS2000B 輸入 BNC 外殼之間或從 BNC 外殼到地面之間浮動。
根據不同應用使用不同的無源探頭。使用標配的 TPP0101/TPP0201 無源探頭，TPS2000B 最大可測量 400 Vp-p。為了滿足 TPP0101/TPP0201 的安全額定值，探頭的參考引線必須保持在相對接地的 30 VRMS 范圍內?；谶@一原因，TPP0101/TPP0201 探頭特別適合處理最大電壓不超過 30 VRMS 的數字電路和模擬電路。

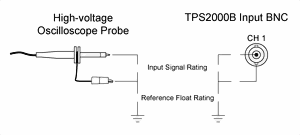

輸入信號和浮動電壓最大安全額定值。
測量電源轉換電子器件通常要求額定電壓較高的探頭。泰克提供了兩種無源探頭，帶有為進行浮動測量專門設計的絕緣系統。選配的 P5122 探頭與 TPS2000B 配合使用時，適合在二類環境中測量 480 VRMS 設備，對地的最大浮動電壓高達 600 VRMS。通過選配 P5120 探頭，TPS2000B 最大可測量 800 Vp-p，對地的最大浮動電壓在 600 VRMS 內。通過選配 P5120 探頭，TPS2000B 最大可測量 800 Vp-p，對地最大浮動電壓在 600 VRMS 內。P5120 是對高壓電源進行交流耦波紋測量的最佳選擇。
功能 | TPS2012B | TPS2014B | TPS2024B |
|---|---|---|---|
隔離通道 | 2 | 4 | 4 |
帶寬*5 (MHz) | 100 | 100 | 200 |
各通道取樣速率 (GS/s) | 1.0 | 1.0 | 2.0 |
記錄長度 | 2.5k 點 | ||
顯示器 (1/4 VGA LCD) | 彩色 | ||
電池工作情況 | 兩個熱插拔電池組的容量 一個標配電池組提供 4 小時電池工作時間 選配的第二個電池組將電池工作時間延長至 8 小時 通過熱插拔充電電池，可實現不間斷的電池工作 | ||
自動測量 | 11 | ||
隔離外部觸發輸入（阻抗隔離） | 是 | ||
垂直分辨率 | 8 位（常規或平均值） | ||
垂直靈敏度 | 使用經校準的微調時所有型號均為 2 mV 至 5 V/div | ||
直流垂直精度 | ±3% | ||
垂直縮放 | 垂直擴展或壓縮動態或停止波形 | ||
最大輸入電壓 (1 M?) | 300 VRMS CAT II（從 BNC 信號到 BNC 外殼） | ||
浮動電壓 | 600 VRMS CAT II（從 BNC 外殼到 BNC 信號） | ||
位置范圍 | 2 mV 至 200 mV/div ±1.8 V >200 mV 至 5 V/div ±45 V | ||
帶寬限制 | 20 MHz | ||
線性動態范圍 | ±5 div | ||
時基范圍 | 5 ns 至 50 s/div | 5 ns 至 50 s/div | 2.5 ns 至 50 s/div |
時基精度 | 50 ppm | ||
輸入阻抗 | 1 MΩ ±2% 并聯 20 pF | ||
輸入耦合 | 交流、直流、GND | ||
水平縮放 | 水平擴展或壓縮動態或停止波形 | ||
FFT | 標配 | ||

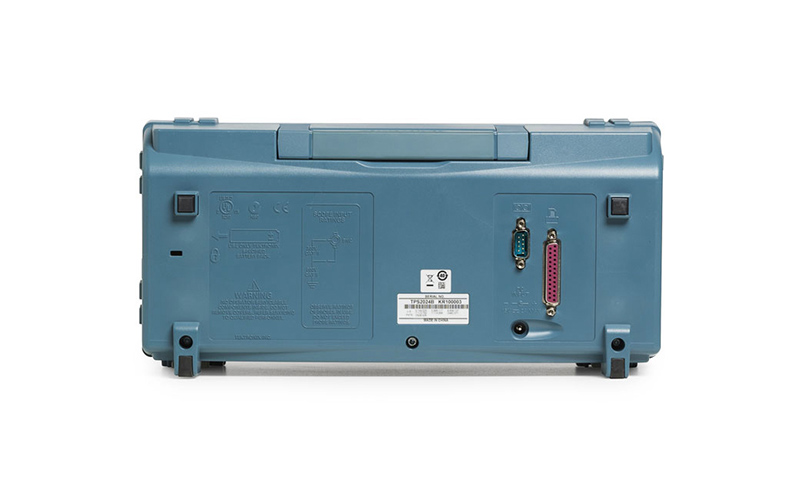

RS-232，Centronics 并行端口 | 標配 | ||
個人計算機互聯性 | 標配 | ||
集成的 CompactFlash? 大容量存儲器 | 標配 | ||
功率測量 | 選配軟件包提供瞬時功率波形分析、波形分析、諧波分析、開關損耗、相角、dv/dt 和 di/dt 光標 | ||
*5 所有型號在 2 mV/div 時的帶寬為 20 MHz。對于 TPS2024B，200 MHz 帶寬通常為 5 mV/div。帶寬為 200 MHz 時為 10 mV/div 及以上，工作溫度在 0℃ 至 40℃ 之間。帶寬為 180 MHz 時所有 V/div 設置為 10 mV/div 及以上，工作溫度在 0℃ 至 50℃ 之間。
采集模式
模式 | 說明 |
|---|---|
峰值檢測 | 高頻隨機毛刺捕獲。通常使用捕獲硬件，在 5 μs/div 到 50 s/div 之間的所有時間/div 設定下，每 12 ns 捕獲一次毛刺。 |
采樣 | 僅采樣數據 |
平均值 | 平均波形，選配范圍： 4, 16, 64, 128 |
單序列 | 使用“單序列”按鈕，一次捕獲一個已觸發的采集序列 |
掃描/滾動模式 | 采集時基設置為 ≥100 ms/div |
觸發系統（僅主電源）
特點 | 說明 |
|---|---|
觸發模式 | 自動、正常、單序列 |
觸發類型
觸發 | 說明 |
|---|---|
邊沿（上升沿或下降沿） | 常規的電平驅動觸發。任意輸入均提供正斜率或負斜率。 耦合選項：交流、直流、噪音抑制、高頻抑制、低頻抑制 |
視頻 | 所有行或單個行、復合視頻的奇數場/偶數場或所有場或者廣播制式（NTSC、PAL、SECAM）均可觸發。 |
脈沖寬度（或毛刺） | 脈沖寬度小于、大于、等于或不等于均可觸發，選配時限范圍為 33 ns 至 10 s |
觸發源
特點 | 說明 |
|---|---|
2 通道型號 | CH1、CH2、Ext、Ext/5、Ext/10 |
4 通道型號 | CH1、CH2、CH3、CH4、Ext、Ext/5、Ext/10 |
觸發視圖
按住觸發顯示鈕，可顯示觸發信號。 |
觸發信號頻率讀數
以 6 位數的分辨率提供觸發源的頻率讀數。 |
光標
特點 | 說明 |
|---|---|
類型 | 電壓，時間 |
測量 | ΔT、1/ΔT（頻率）、ΔV、dv/dt*6、di/dt*6 |
測量系統
特點 | 說明 |
|---|---|
自動波形測量 | 周期、頻率、+ 寬度、- 寬度、上升時間、下降時間、最大值、最小值、峰-峰值、平均值、周期 RMS |
波形處理
特點 | 說明 |
|---|---|
運算器 | 加法、減法、乘法、FFT |
FFT | 窗口：Hanning、平頂、直角；2048 取樣點 |
