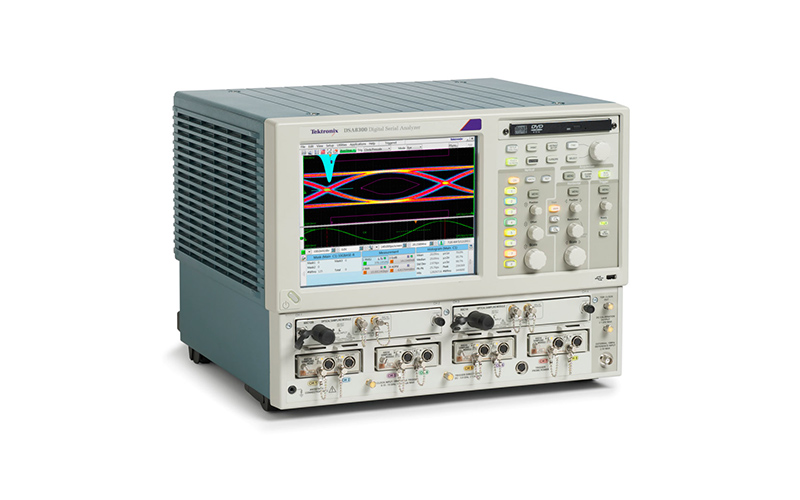

泰克數字分析儀采樣示波器DSA8300DSA8300產品特點電氣模塊信號測量精度：超低系統抖動（<100 fs，典型值）> 70GHz在所有帶寬上實現業內較低的系統噪聲：最大值 600 μV（典型值 450 μV）@ 60 GHz最大值 380 μV（典型值 280 μV）@ 30 GHz單臺主機內最多 6 個通道同時采集 <100 fs 抖動。光模塊支持從 155 Mb/s 到
咨詢電話：400-838-1718
電氣模塊信號測量精度：
超低系統抖動（<100 fs，典型值）
> 70GHz
在所有帶寬上實現業內較低的系統噪聲：
最大值 600 μV（典型值 450 μV）@ 60 GHz
最大值 380 μV（典型值 280 μV）@ 30 GHz
單臺主機內最多 6 個通道同時采集 <100 fs 抖動。
光模塊支持從 155 Mb/s 到 100 Gb/s (4x25) 以太網所有標準速率的光一致性測試。
優異的采集吞吐量，采樣率最高 300 kS/s。
能夠?qū)⒉蓸悠鞣诺奖粶y(cè)設備 (DUT) 的附近。
獨立的已校準通道相差校正。
<100 fs 本底抖動允許對高位速率（40 和 100 (4′25) Gb/s）設備進行檢定，典型 <5% 的信號單位間隔由測試儀器所使用。70 GHz 帶寬允許對高位速率信號進行完整檢定（數據速率 28 Gb/秒的 5 階諧波和數據速率 >45 Gb/秒的 3 階諧波）。
較大程度降低儀器在采集高位速率、低幅度信號時的噪聲量，避免可能帶來附加抖動和眼圖閉合的其他噪聲。
多個差分通道的高保真采集可進行通道間損傷測試，提高多個高速串行通道系統的測試吞吐量。
為單模和多模光標準提供經濟實惠、功能多樣的光測試系統，從 155 Mb/s (OC3/STM1) 到 40 Gb/s（SONET/SDH 和 40GBase 以太網）和 100 Gb/s 以太網（100GBase-SR4、-LR4 和 ER4），波長 850、1310 和 1550nm。
通過優異的系統吞吐量，可將制造或設備檢定測試時間縮短 4 倍。

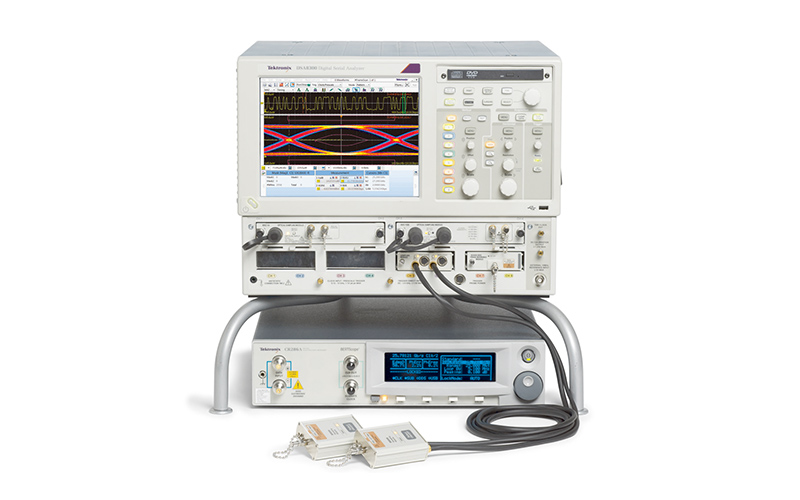

遠程采樣頭較大程度降低因 DUT 至儀器之間的電纜和夾具造成的信號劣化，簡化測試系統的反嵌。
雙通道模塊中具有集成的已校準通道相差校正，消除時滯，增強多通道測量的信號保真度。
