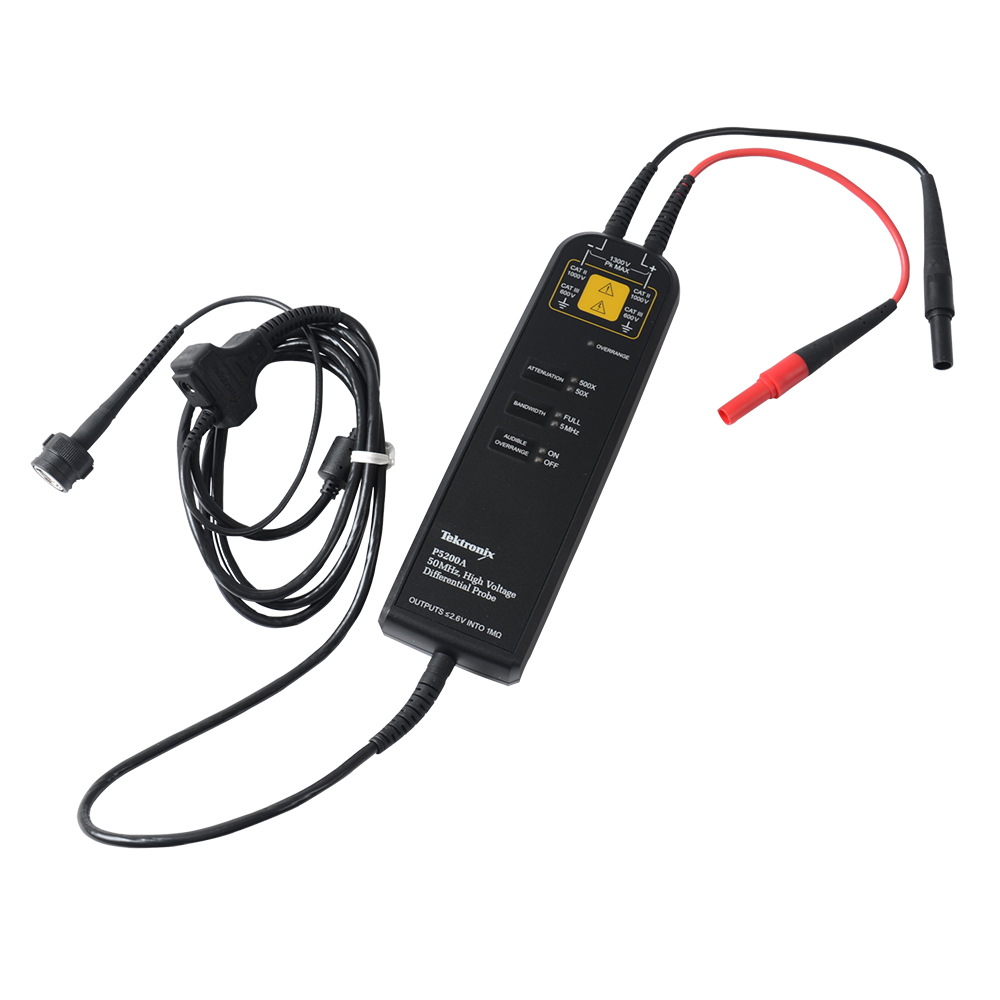

美國泰克P5200A高壓差分探頭DC-50MHz，BNC，500X/50X，1300VP5200A可用于任何示波器，用戶把示波器接地時還可以安全地測量浮動電路。P5200A有源差分探頭將浮動信號轉換為參考地電平的的低壓信號，任何參考地電平的示波器都可以安全且簡便地顯示。P52xxA系列探頭配有泰克TekProbe?接口，用于將刻度信息傳輸?shù)绞静ㄆ鳌Ｈ羰静?/p>
咨詢電話：400-838-1718
P5200A可用于任何示波器，用戶把示波器接地時還可以安全地測量浮動電路。P5200A有源差分探頭將浮動信號轉換為參考地電平的的低壓信號，任何參考地電平的示波器都可以安全且簡便地顯示。
P52xxA系列探頭配有泰克TekProbe?接口，用于將刻度信息傳輸?shù)绞静ㄆ鳌Ｈ羰静ㄆ髋溆蠺ekProbe?接口或者使用了1103TekProbe?電源，均可以直接連接這些示波器。
帶寬高達200 MHz
高達6000 V差分電壓（直流+峰值交流）
高達2300 V共模電壓(RMS)
超范圍指示器
通過安全認證
可切換衰減
可切換帶寬限制
浮動測量
開關電源設計
電機驅動設計
電子鎮流器設計
CRT顯示器設計
電力轉換器的設計和維修
電源設備評估
特點 | P5200A | P5202A | P5205A | P5210A |
衰減 | 50X/500X | 20X/200X | 50X/500X | 100X/1000X |
差分電壓 | 500X：±1,300 V 50X：±130 V | 200X：±640 V 20X：±64 V | 500X：±1,300 V 50X：±130 V | 1000X：±5,600 V 100X：±560 V |
共模電壓 | ±1,300 V | ±640 V | ±1,300 V | ±5,600 V |
最大輸入對地電壓 | 1,000 V CAT II | 450 V CAT l 300 V CAT ll | 1,000 V CAT II | 2,300 V CAT l 1,000 V CAT III |
帶寬 | 50 MHz | 100 MHz | 100 MHz | 50 MHz |
差分輸入阻抗 | 10 M? || 2 pF | 5 M? || 2 pF | 10 M? || 2 pF | 40 ? ||2.5 pF |
各輸入與接地之間的輸入阻抗 | 5 M? || 4 pF | 2.5 M? || 4 pF | 5 M? || 4 pF | 20 M? || 5 pF |
典型的共模抑制比 | 直流：> 80 dB 100 kHz：> 60 dB 3.2 MHz：> 30 dB 50 MHz：> 26 dB | 直流：> 80 dB 100 kHz：> 60 dB 3.2 MHz：> 40 dB 50 MHz：> 30 dB | ||
電纜長度 | 1.8米 | |||

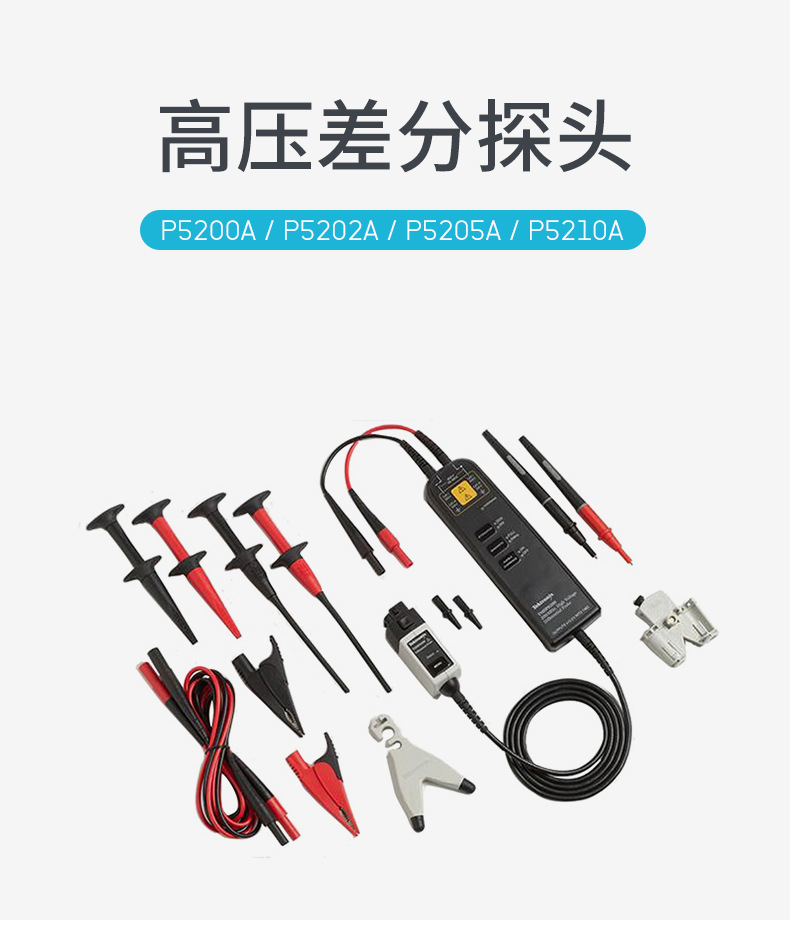

P5200A、P5202A和P5205A高壓差分探頭。

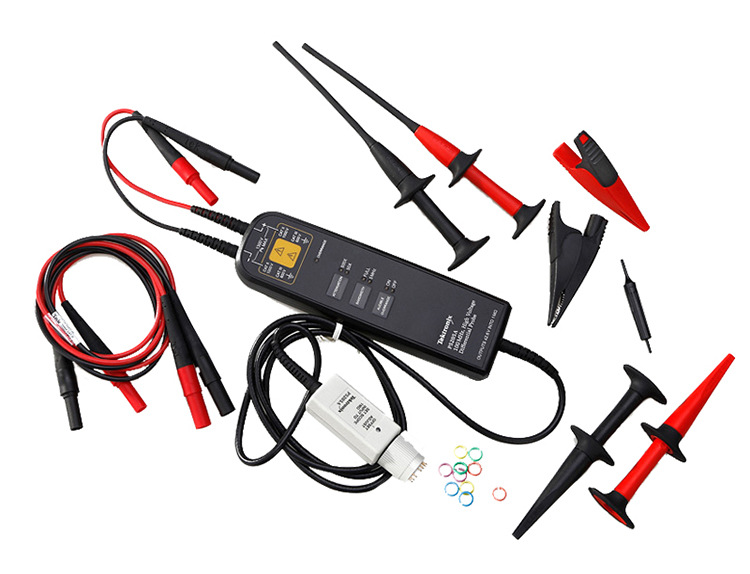

附件：2個鉤夾(AC280-FL)、2個鉗夾(AC283-FL)、2個鱷魚夾(AC285-FL)和2根加長電纜(196-3523-00)。
注意：訂購時請說明電源線選件。
探頭和附件降額表（共模，相對于地，使用了P52xxA系列探頭時）
附件 | 說明 | TMDP0200 / P5202A 450 V CAT I 300 V CAT II | THDP0200 / P5200A / P5205A 1,000 V CAT II 600 V CAT III | THDP0100 / P5210A 2,300 V CAT I 1,000 V CAT III |
196-3523-00 | 2根加長線（1.5米） 2,300 V CAT I 1,000 V CAT III | 標配 450 V CAT I 300 V CAT II | 標配 1,000 V CAT II 600 V CAT III | 標配 2,300 V CAT I 1,000 V CAT III |
AC280-FL | 2個鉤夾 1,000 V CAT III 600 V CAT IV | 標配 450 V CAT I 300 V CAT II | 標配 1,000 V CAT II 600 V CAT III | 可選 1,000 V CAT I 1,000 V CAT III |
AC283-FL | 2個鉗夾 1,000 V CAT III 600 V CAT IV | 標配 450 V CAT I 300 V CAT II | 標配 1,000 V CAT II 600 V CAT III | 可選 1,000 V CAT I 1,000 V CAT III |
AC285-FL | 2個鱷魚夾 1,000 V CAT III 600 V CAT IV | 標配 450 V CAT I 300 V CAT II | 標配 1,000 V CAT II 600 V CAT III | 可選 1,000 V CAT I 1,000 V CAT III |
020-3070-00 | 鉤夾套件 2,300 V CAT I 1,000 V CAT II | 可選 450 V CAT I 300 V CAT II | 可選 1,000 V CAT II 600 V CAT II | 標配 2,300 V CAT I 1,000 V CAT II |
TP175-FL | 2根測試線 1,000 V CAT III 600 V CAT IV | 標配(TMDP0200) 550 V CAT I 300 V CAT III | 標配(THDP0200) 1,000 V CAT II 600 V CAT III | 選配 2,300 V CAT I 1,000 V CAT III |
