6500系列可編程交流電源供應器提供電力電子工程師進行模擬各種交流電源狀態、電源波形失真并進行電力特性之量測與分析。本產品提供了正確有效的測試方案去模擬各種正常或異常的電源現象，同時加以量測分析，為一整合性電源測試分析設備，充份適應于研發特性分析、生產測試、品保檢驗或自動化系統整合運用。本系列產品提供電
咨詢電話：400-838-1718
6500系列可編程交流電源供應器提供電力電子工程師進行模擬各種交流電源狀態、電源波形失真并進行電力特性之量測與分析。本產品提供了正確有效的測試方案去模擬各種正?；虍惓５碾娫船F(xiàn)象，同時加以量測分析，為一整合性電源測試分析設備，充份適應于研發特性分析、生產測試、品保檢驗或自動化系統整合運用。
本系列產品提供電壓0-300V及頻率15-2000Hz的可程式化設定能力，應用范圍相當廣泛，除可支應一般商業(47-63Hz)用途外，也可用于航空太空或軍事應用 (400Hz)，其低頻輸出特性亦可應用于低頻啟動之馬達或空調壓縮機之測試。輸出非常純正的正弦波形，一般可維持在0.5%以下的失真率。

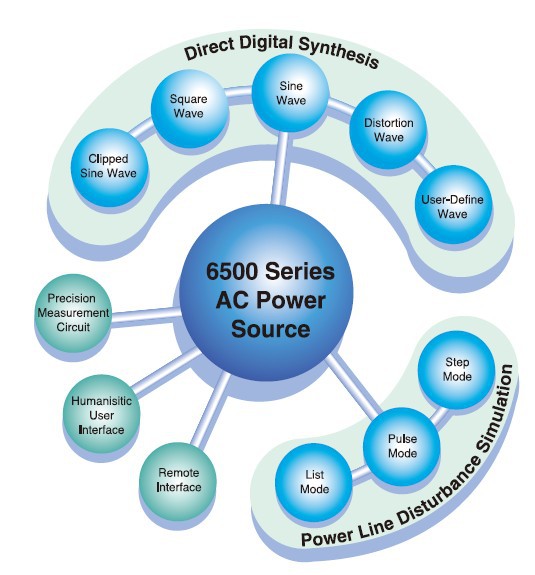

為因應工程師在模擬異常電源的需求下，本系列產品內建直接數位頻率合成(DDS)之波形產生器，使其具備極富彈性之波形模擬功能。例如可設定一些失真波形來測試待測物，像可設定箝制正弦波從0%到43%的失真率或0%到100%的振幅。工程師可直接透過面板按鍵即時設定所需電源波形，并可利用大型液晶平面顯示器進行波形預覽或輸出后之電流波形監控，可模擬諸如正弦波、方波及截幅正弦波形，亦可模擬電源瞬斷，突波，雜訊、相位角度、電壓及頻率之緩升降等特性。除此之外，本系列產品內建30組諧波波形資料庫，提供工程師進行電力電子產品于諧波電源環境下之適應性測試。
本系列產品設有高精密度電壓、電流、峰值電流、功率、頻率、峰值系數、功率因數、浪涌電流、視在功率(VA)、虛功率(VAR)、等量測機能，使工程師進行設計、測試、分析時，無需仰賴其它測試設備，即可輕易完成任何艱鉅的測試作業。更可和功率分析儀搭配，測試IEC 61000-3-2諧波電流限制和IEC 61000-3-3 閃爍。
本系列產品提供簡易前面板操作介面及類比信號控制及GPIB、RS-232等標準介面，易于整合在各種自動測試設備上，產品本身具備的自我診斷程序設計及過電流、過功率、過溫度等保護線路，使本產品即使在不良的操作環境之下，依然能安穩發揮其功能特點。在全球一致對電力電子產品需能適應日趨不良的電源環境的嚴格要求下，Chroma 6500系列交流電源供應器的推出，無異為設計、生產、檢驗測試工程師，提供最為有效的協助，亦為產品品質作最佳的保證。
Chroma 6590 功能特色
 | 先進的PWM技術 交流電源電路設計中，在AC輸入轉換成DC電壓的電路中，采用先進的功率因子補償電路，以提高輸入功率因素至0.98以上，以符合IEC標 準，這樣，就降低了對于輸入電流的需求，并且維持全機效率達80%以 上。由于DC電壓轉換成DC電壓的電路中采用H Bridge電路方式，使開 關效率達到95%，并利用高頻變壓器改變電位，從而達到減輕整機的體 積與重量，并且使輸入與輸出端之間達到隔離效果。DC電壓轉換成AC 電壓的電路中淘汰了沉重的低頻輸出變壓器使其重量減少到30公斤。 6530型號是8?英吋高的機箱，在100V或200V時就可以提供3000VA輸 出。(而許多競爭者的同類產品卻僅在140V或280V時方可達到3000VA) DDS波形產生器 6500系列內部采用了直接數字頻率波形合成產生器，所以該產品可提供較大的輸出頻率范圍，范圍在15~2000Hz之間，分辨率0.01Hz(15 - 99.99Hz)及精確度為0.15%的低失真方波或正弦波。例如:模擬失真條件 下的電源波形，可以通過操作儀器前控制板的鍵產生失真率在0%~43% 之間，幅度在0~100%之間變化的任意波形。 |

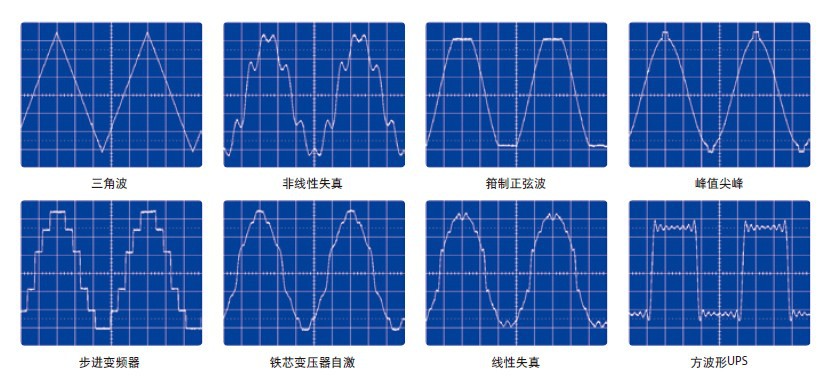

豐富的波形數據庫
儀器內部?jī)?chǔ)存多達30種不同失真度的波形如:線性電源干擾波形、線性失真波形、三角波、截幅正弦波、頂部突波等波形。使用者可以按一
下"WAVEFORM"功能鍵在LCD圖形顯示畫面上就會顯示出選擇的波形。此外6500系列還提供六個用戶專用的波形記憶空間，用戶可以經 由PC上相應軟件，用戶可以按照自己的規格設定波形的幅度和相位，藉由諧波成份的編輯，畫出所要的波形，并通過IEEE488或RS-232C 接口下載到儀器上，可隨時呼叫使用。

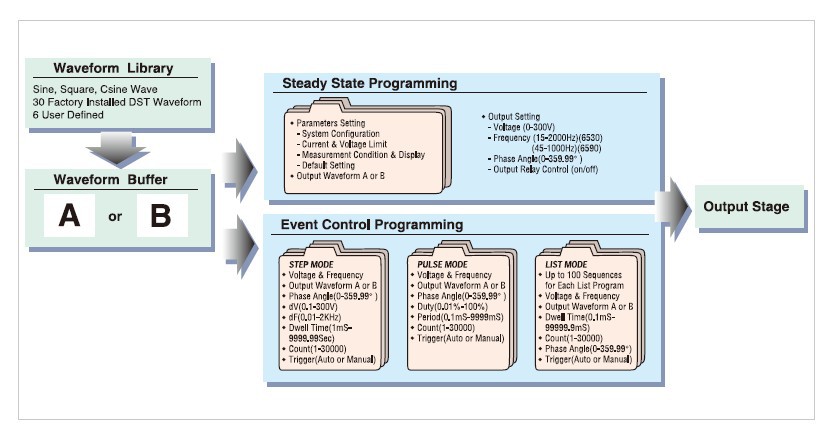

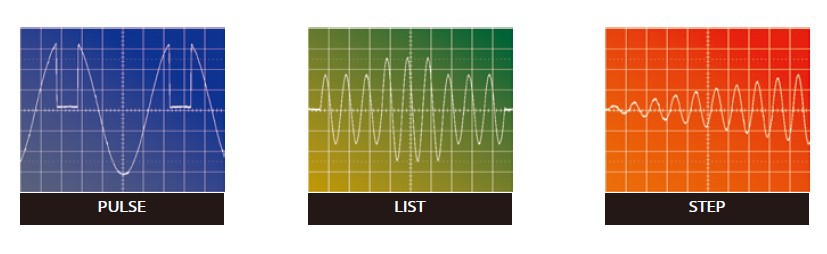

瞬間電源中斷仿真功能 6500系列除了能編輯電壓、頻率輸出外，它還能有效地模擬各種電源中斷情形。通過STEP模式和PULSE模式，為用戶提供簡單易行的方式，來實現輸出參數逐步或連續的變化，輸出電壓的幅度、頻 率、相位、波形等也可以通過對儀器內的內部觸發或外部觸發的控制來輸出。因此很容易模擬各種電 源瞬間斷電、突波、噪聲、緩升等特性。這特性在實際測試中尤為重要，例如當測試產品在90度開機 時測試產品的最大涌浪電流或當測試產品在交流輸入突然有突波產生時觀察產品的特性。跳變瞬間模 式使得產生波形的能力更進一步。通過觸發器控制或與程序的靜態時間一致沒有計算機干擾時，可準確 運行多達40種輸出排列程序，電網電壓的跳變，失真的模擬完全符合IEC 61000-4-11的測試規范。 |
|
高精確量測
該儀器內采用了16 Bits精確量測電路，可精確測量穩定的及瞬間的真實電壓、真實電流、真實功率、功率因率、頻率、峰值電流、涌浪電
流、電流峰值因子、視功率及被動功率。儀器內通過高速采樣量測電路，該機可將量測到的電壓和電流的波形顯示在LCD 上，而不必要用示 波器就可以進行瞬時分析。

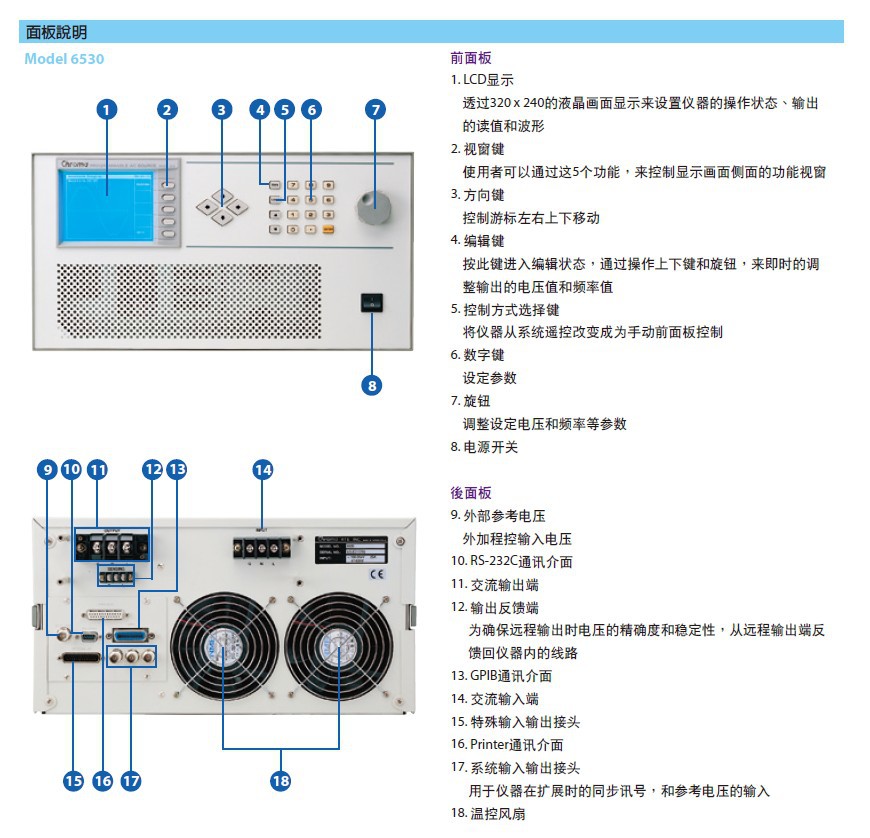

多功能操作系統 該機操作非常簡單，只需通過前控制板就可控制儀器的狀態、儀器還配置有打印接口，它可以打印當前儀器所處的狀況及量測讀值。在與自 動測試系統一起使用時，可以藉由用IEEE488、RS-232接口來程控儀器或通過仿真式程控接口程控儀器。6500系列秉承著一切為用戶著想的 設計理念，采用了熱控DC風扇，且風扇轉速會隨儀器內部溫度變化而隨之相應變化，因此由風扇發出的聲音減到最小程度。儀器透過一個
320x240的大尺寸LCD顯示畫面，來顯示出儀器操作狀況和測試情形，它帶給操作人員一個較舒適的視覺效果。設計者讓用戶通過前控制 板功能鍵，即可輕松進行復雜的測試。旋鈕式的輸入方式，讓使用者用指尖調節就可以輕松改變電源輸出的電壓參數、 頻率參數。
自我偵測與保護
儀器內部有自我偵測及校正功能。儀器有過壓、過載、過電流、過功率、過溫度的保護裝置，從而滿足研發、品管、生 產等各領域人員要求的質量。

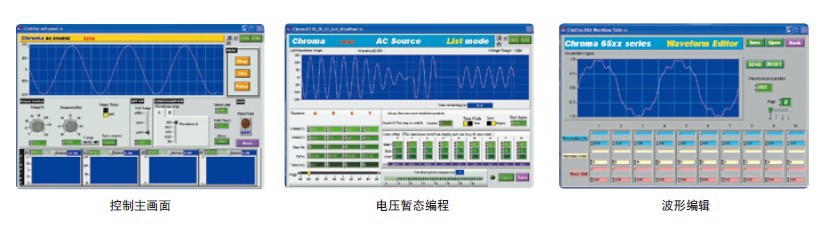

簡易操作的軟件 : 6500系列 SOFTPANEL
用戶可以在計算機安裝專用的軟件，透過IEE488(GPIB)或RS-232來控制。圖形化的接口讓用戶很容易做設定或編輯波形，設定參數可以被 儲存，供日后呼叫使用。
模擬市電波形失真
越來越多公司于世界各處都可提供產品，有時當問題發生時，需確定是否為輸入市電端的波形異常所導致。但是若需要人員及測試設備移 至現場時，所需的時間及金錢可能是一大筆花費。也可能當?shù)脂F(xiàn)場時，電源波形異常已經消失，無法解決問題。所以建議可用數字功率表 Chroma 66200系列量測市電波形的諧波成份，再將資料送回實驗室，用6500軟件的波形編輯功能將波形重新建立。這樣就可以讓工程師很 快的作測試及處置，節省大比時間及金錢。
波形數據庫
內置30組諧波波形數據庫，提供用戶編輯及執行輸出。
用戶可以在計算機安裝專用的軟件，透過IEE488(GPIB)或RS-232來控制。圖形化的接口讓用戶很容易做設定或編輯波形，設定參數可以被 儲存，供日后呼叫使用。

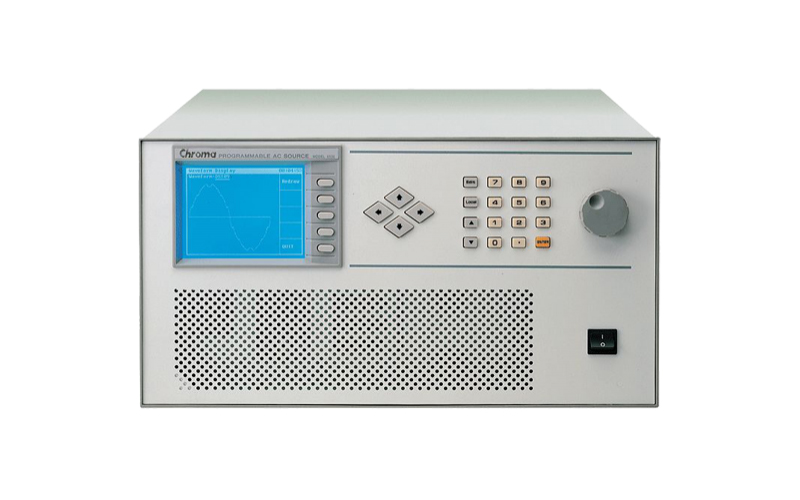

Chroma 6590 產品細節圖
Model | 6512 | 6520 | 6530 | 6560 | 6590 |
Output Phase | 1 | 1 | 1 | 1 (parallel or series) | 1or 3 selectable |
Output Ratings | |||||
Power | 1200VA | 2000VA | 3000VA | 6000VA | 3000VA per phase, 9000VA total |
Voltage | |||||
Range/phase | 150V / 300V / Auto | 150V / 300V / Auto | 150V / 300V / Auto | 150V / 300V (parallel) 300V / 500V (series) | 150V / 300V |
Accuracy | 0.2% +0.2%of F.S. | 0.2% +0.2%of F.S. | 0.2% +0.2%of F.S. | 0.2% +0.2%of F.S. | 0.2% +0.2%of F.S. |
Resolution | 0.1V | 0.1V | 0.1V | 0.1V | 0.1V |
Distortion *1 | 1% (15~45Hz) | 1% (15~45Hz) | 1% (15~45Hz) | 1% (45~1kHz) | 1% (45~1kHz) |
0.5% (> 45~500Hz) 1% (> 500~1kHz) | 0.5% (> 45~500Hz) 1% (> 500~1kHz) | 0.5% (> 45~500Hz) 1% (> 500~1kHz) | |||
2% (> 1K~2kHz) | 2% (> 1K~2kHz) | 2% (> 1K~2kHz) | |||
Line Regulation | 0.1% | 0.1% | 0.1% | 0.1% | 0.1% |
Load Regulation *2 | 0.1% | 0.1% | 0.1% | 0.2% (series), 0.8% (parallel) | 0.2% |
Temp. Coefficient | 0.02% per??C | 0.02% per??C | 0.02% per??C | 0.02% per??C | 0.02% per??C |
Max. Current/Phase | |||||
RMS | 12A/6A (150V / 300V) | 20A/10A (150V / 300V) | 30A/15A (150V / 300V) | 60/30/15A (150/300/500V) | 30A/15A (150V / 300V) 90A/45A total |
peak | 36A/18A (15~100Hz) 30A/15A (>100~1KHz) 24A/12A (>1K~2KHz) | 60A/30A (15~100Hz) 50A/25A (>100~1KHz) 40A/20A (>1K~2KHz) | 90A/45A (15~100Hz) 75A/38A (>100~1KHz) 60A/30A (>1K~2KHz) | 180/90/45A (45~100Hz) 150/75/38A (>100~1KHz) | 90A/45A (45~100Hz) 75A/38A (>100~1KHz) |
Frequency | |||||
Range | 15 ~ 2kHz | 15 ~ 2kHz | 15 ~ 2kHz | 45 ~ 1kHz | 45 ~ 1kHz |
Accuracy | 0.15% | 0.15% | 0.15% | 0.15% | 0.15% |
Resolution | 0.01Hz (15 ~ -99.9Hz) 0.1Hz (100 ~ 999.9Hz) 0.2Hz (1k ~ 2kHz) | 0.01Hz (15 ~ 99.9Hz) 0.1Hz (100 ~ 999.9Hz) 0.2Hz (1k ~ 2kHz) | 0.01Hz (15 ~ 99.9Hz) 0.1Hz (100 ~ 999.9Hz) 0.2Hz (1k ~ 2kHz) | 0.01Hz (45 ~ 99.9Hz) 0.1Hz (100 ~ 999.9Hz) | 0.01Hz (45 ~ 99.9Hz) 0.1Hz (100 ~ 999.9Hz) |
Input Ratings | |||||
Voltage Operating Range | 1? 200~240V±10%V LN | 3? 200~240V±10%V LN | |||
Frequency Range | 47 ~ 63Hz | 47 ~ 63Hz | 47 ~ 63Hz | 47 ~ 63Hz | 47 ~ 63Hz |
Current | 10A max. | 15A max. | 23A max. | 23A max./phase | 23A max./phase |
Power Factor | 0.95 min. under full load | 0.97 min. under full load | 0.98 min. under full load | 0.98 min. under full load | 0.98 min. under full load |
Measurement | |||||
Voltage/Phase | |||||
Range | 0 ~ 150V / 0 ~ 300V | 0 ~ 150V / 0 ~ 300V | 0 ~ 150V / 0 ~ 300V | 0 ~ 150V / 0 ~ 300V | 0 ~ 150V / 0 ~ 300V |
Accuracy (RMS) | 0.25% + 0.1% F.S. | 0.25% + 0.1% F.S. | 0.25% + 0.1% F.S. | 0.25% + 0.1% F.S. | 0.25% + 0.1% F.S. |
Resolution | 0.1V | 0.1V | 0.1V | 0.1V | 0.1V |
Current/Phase | |||||
Range (peak) | 0 ~ 60A | 0 ~ 100A | 0 ~ 140A | 0 ~ 280A | 0 ~ 140A |
Accuracy (RMS) | 0.4% + 0.25%F.S. | 0.4% + 0.15%F.S. | 0.4% + 0.1%F.S. | 0.4% + 0.1%F.S. | 0.4% + 0.1%F.S. |
Accuracy (peak) | 0.4% + 0.5%F.S. | 0.4% + 0.3% F.S. | 0.4% + 0.2% F.S. | 0.4% + 0.2% F.S. | 0.4% + 0.2% F.S. |
Resolution | 0.01A | 0.01A | 0.01A | 0.01A | 0.01A |
Power/Phase | |||||
Accuracy | 1% F.S. ( CF<6) | 1% F.S. ( CF<6) | 1% F.S. ( CF<6) | 1% F.S. ( CF<6) | 1% F.S. ( CF<6) |
Resolution | 0.01W | 0.01W | 0.01W | 0.01W | 0.01W |
Frequency | |||||
Range | 15 ~ 2kHz | 15 ~ 2kHz | 15 ~ 2kHz | 45 ~1kHz | 45 ~1kHz |
Accuracy | 0.01% +2 count | 0.01% +2 count | 0.01% +2 count | 0.01% +2 count | 0.01% +2 count |
Resolution | 0.01Hz | 0.01Hz | 0.01Hz | 0.01Hz | 0.01Hz |
Others | |||||
Efficiency | 80% typical | 80% typical | 80% typical | 80% typical | 80% typical |
