深圳市樂買宜電子有限公司

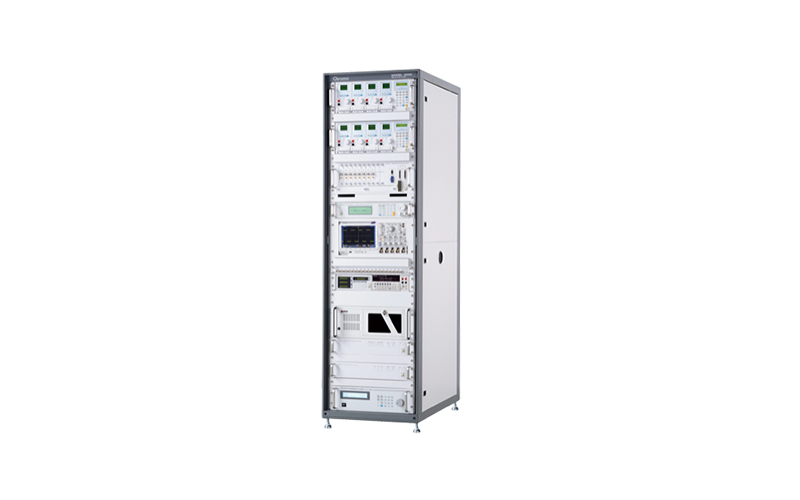

臺灣Chroma 8000 電源供應器自動測試系統

8000電源供應器自動測試系統，是最佳且最合適各種電源供應器的自動測試系統，提供眾多變化的硬件選擇，如可程控交流/直流電源供應器、電子負載、數字電表、示波器、時序/噪聲分析儀和短路及過電壓保護測試器。結合開放式軟件架構PowerPro III，提供用戶彈性，功能強大，具經濟效益的自動測試系統，滿足任何形式的電源供應器

咨詢電話：400-838-1718

8000電源供應器自動測試系統，是最佳且最合適各種電源供應器的自動測試系統，提供眾多變化的硬件選擇，如可程控交流/直流電源供應器、電子負載、數字電表、示波器、時序/噪聲分析儀和短路及過電壓保護測試器。結合開放式軟件架構PowerPro III，提供用戶彈性，功能強大，具經濟效益的自動測試系統，滿足任何形式的電源供應器測試使用。

此自動測試系統使用優化測試命令技術來防止系統軟件將重復之控制命令下到系統硬件裝置，明顯的改善測試速度，使得8000雖采用開放式軟件架構，其效率卻如同封閉或優化的自動測試系統一樣高。

為滿足電源供應器測試上的要求，8000電源供應器自動測試系統內建56組測試項目。也提供用戶擴充測試項目功能，若有新的需求，可以從測試項目編輯功能里，編輯想要的測試項目。

8000自動測試系統擁有強大報表編輯制作、統計分析和管理功能，能提供完整的工具來產生測試文件和執行系統管理，而現今研究開發人員的產品研究，品保部門的驗證，生產線大量測試，均對于測試和統計報表制作相當重視，這些功能有效的幫助用戶節省很多制作文件的時間。

8000自動測試系統工作于Windows7/10以上的作業環境下，方便使用Windows所提供資源，用戶可透過網絡的結合，將測試結果傳至網絡或網頁上，同時擁有遠程監控生產線的功能。

 綜合測試項目

Chroma 8000 電源供應器自動測試系統配備一系列標準測試項目，可滿足了大部份工業標準電源供應器的測試。有別于傳統自動測試設備軟件，用戶不需要有程序語言背景，只需要在8000現有的測試項目上定義測試條件及測試規格。

綜合測試項目涵蓋了七類電源供應器測試要求，輸出效能(Output Performances)檢測待測物的一般性能，輸入特性(Input Characteristics)檢測電源供應器的輸入?yún)?shù)，穩定度測試(Regulation)檢測待測物在輸入電源和負載變化時的穩定性，時序及瞬時特性(Timing And Transient)測量開/關機時的瞬時狀態及各事件的時間，保護測試(Portection Tests)觸發電源供應器的保護電路，特殊測試(Special Tests)和特殊功能(Special Feature)提供了測試電源供應器的特殊功能與方法。

輸出效能

  1. 直流輸出電壓測試

  2. 直流輸出電流測試

  3. 峰對峰值噪聲測試

  4. 有效值噪聲測試

  5. 電流漣波測試*

  6. 效率測試

  7. 測試中調整測試

  8. 電源備妥信號(Power good)

  9. 電源失效信號(Power fail)

  10. 開啟電源供應器信號(PS ON)

  11. 擴充量測測試

  12. 波形讀取測試

  13. 過沖電壓測試

輸入特性

  1. 輸入沖擊電流測試

  2. 輸入有效值電流測試

  3. 輸入峰值電流測試

  4. 輸入功率測試

  5. 輸入電流諧波測試

  6. 輸入功率因子測試

  7. 輸入電壓緩升/降測試

  8. 輸入頻率緩升/降測試

  9. 輸入斷電測試

  10. 輸入電源失真模擬測試

穩定度測試

  1. 電流穩定度測試

  2. 電壓穩定度測試

  3. 總合穩定度測試

時序及瞬時測試

  1. 輸出上升波形(Power up)

  2. 輸出下降波形(Power down)

  3. 瞬時反應時間測試

  4. 瞬時電壓測試

  5. 開機時間

  6. 上升時間

  7. 下降時間

  8. 關機時間

  9. 額外量測測試

  10. 輸出電壓順序(Tracking)

保護測試

  1. 短路保護測試

  2. 過電壓保護測試

  3. 低電壓保護測試

  4. 過載保護測試

  5. 過功率保護測試

特殊測試

  1. 風扇速度測試

  2. 關聯性測試(Pout VS Eff)

  3. 待測物量測功能驗證

特殊功能

  1. Can bus讀/寫

  2. I2C 讀/寫*

  3. GPIB 讀/寫

  4. RS232 讀/寫

  5. RS485 讀/寫*

  6. TTL信號控制

  7. 繼電器控制

  8. 條形碼讀取*

  9. 數位電表量測



*這些測試項目需要由用戶根據不同樣式的待測物來自行編寫


自動測試系統軟體平臺

Chroma 8000測試系統的軟體平臺PowerPro III，為使用者提供了一個適合於廣泛應用的開放式軟體架構，PowerPro III工作於Windows7/10以上的作業環境，為其提供了必要的周邊支持。

Chroma 8000自動測試系統適合現代化的大規模量產生產線，可搭配支援Chroma Sajet製造資訊系統(Manufacturing Execution System, MES)進行測試站別、人員、產品序號及測試程式的控制與管理，以及測試數據上傳中央伺服器功能，達到測試程式集中管理與數據資料蒐集/報表分析等應用，協助客戶完成智能工廠之目標，提高產品品質、效能，降低生產成本，創造企業利益最大化。另Chroma可提供客製化Shop-Floor控制系統服務，連結客戶廠內既有MES，到目前為止已協助眾多海內外世界級製造大廠完成MES系統整合之實績案例。

此外，因應工業4.0全自動智能產線趨勢，Chroma 8000自動測試系統也完成系統硬體設備的狀態自檢功能，在每一次產品測試結束後便自動進行各硬體設備的狀態檢視，當有測試設備或系統發生異常時，Chroma 8000系統可整合數位I/O裝置，輸出數位訊號通知管理中心，並在本地端電腦將「系統開始測試時間」、「系統結束測試時間」，以及發生異常錯誤的訊息紀錄下來，方便使用者追朔參考、統計問題，以調整設備維護周期與調配。

  Chroma 8000 應用

<td valign="top" style="box-sizing: border-box; border-width: 0px



▲ 通訊電源自動測試系統

通訊電源測試

針對高頻開關整流器或通信用電源測試的需要，外加了其他特殊儀器：
射頻電壓計：具備了高輸入阻抗量測，極佳的穩定性與極低的雜訊，用來量測高頻開關整流器在不同頻率下的寬頻雜訊。
傳輸損耗測量裝置：具備了測試音頻等及數據線路與金屬數位線路，用來量測高頻開關整流器輸出電壓的噪聲與雜訊。


▲ DC/DC轉換器自動測試系統

DC/DC轉換器測試

軟體：特別開發優化DC/DC轉換器專用的測試項目，大幅提高了測試速度。
硬體：測試治具盒連接平臺(Receiver)，可快速且簡易地從連接平臺換上不同的治具盒，以節省生
產線換線時間，降低生產成本。


▲ 光伏逆變器自動測試系統

光伏逆變器測試

Chroma 8000自動測試系統配備了優化的標準測試項目，針對光伏逆變器，符合IEEE1547、1547.1、UL1741、中國國標GB/T 19939、CGC/GF004的電氣初步測試要求。使用者只需要確定測試條件和規格，即可以用標準的項目進行測試。


▲ 儲能逆變器自動測試系統

儲能逆變器(PCS)測試

儲能逆變器(PCS)為連接於電池系統與電網之間可實現電能雙向轉換的裝置，以Chroma 8000 ATS為基礎客製化系統，專門針對儲能逆變器進行自動化測試驗證，搭配Chroma 61800、62000D、17040的電網/電池模擬器等雙向系列產品與量測設備，完成針對儲能逆變器PCS併網測試、PCS性能測試、PCS輸出輸入特性測試、PCS保護特性測試及光伏特性測試等，可符合IEC62933、中國國標GB/T34120、GB/T34133、韓國標準SGSF-04-2012-07與德國低電壓併網標準VDE-AR-N 4105的電氣初步測試要求。使用者只需要確定測試條件和規格，即可以以優化過的PCS系統測試項目進行逆變器自動化測試。


▲ 電動車車載充電器及DC-DC轉換器自動測試系統

電動汽車電力電子測試

針對電動車車載充電器及DC-DC轉換器的待測物特性撘配整合式接線面板及專屬測試項目，包含基本電氣特性及通訊協定測試項目，以大幅縮短測試時間。


▲ HCU/DC-DC轉換器自動測試系統

電動汽車電力電子測試

以Chroma 8000 ATS為基礎的客製化系統，專門針對電動車的混合控制器及DC-DC轉換器測試進行驗證。


▲ EVSE自動測試系統

電動汽車電力電子測試

以Chroma 8000 ATS為基礎的客製化系統，專門針對交流充電樁(EVSE)進行驗證，並依法規SAE-J1772要求撰寫相關測試項目，以利使用者操作。



電源自動測試系統軟體版本
  與Windows版本對照表
