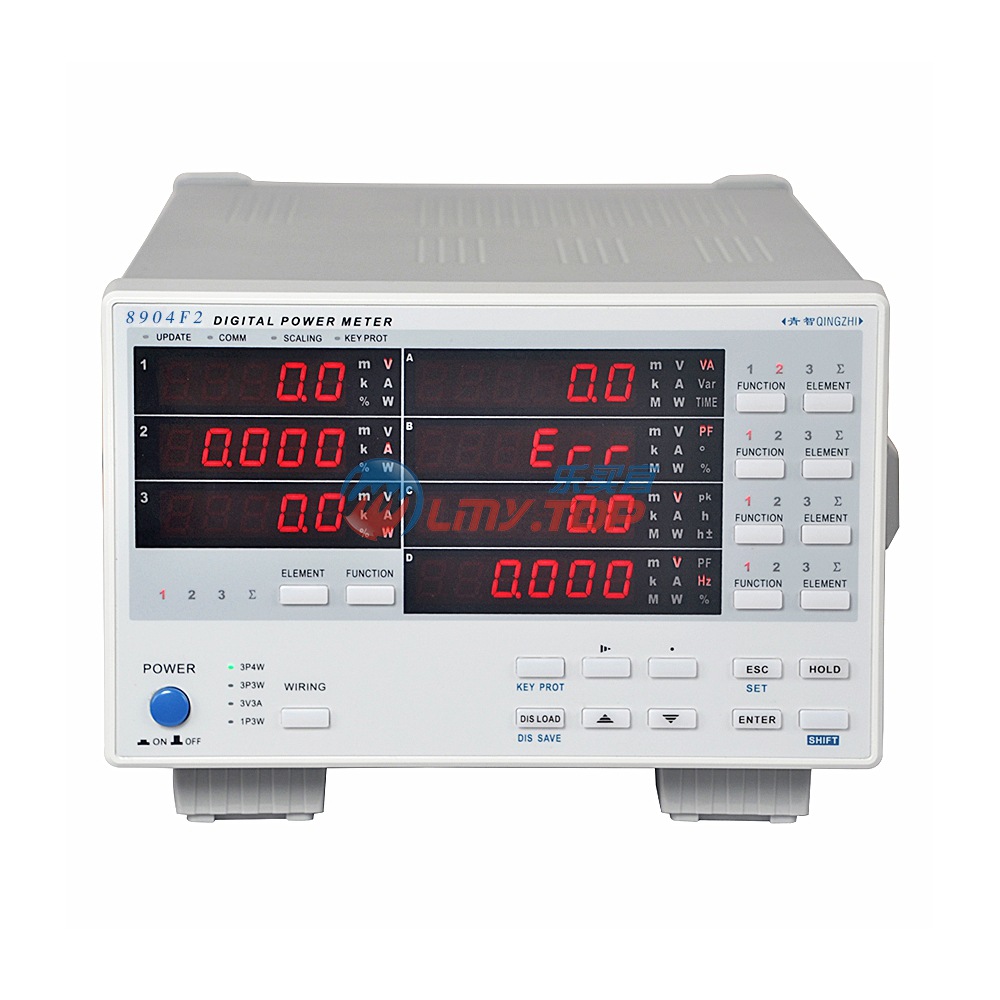

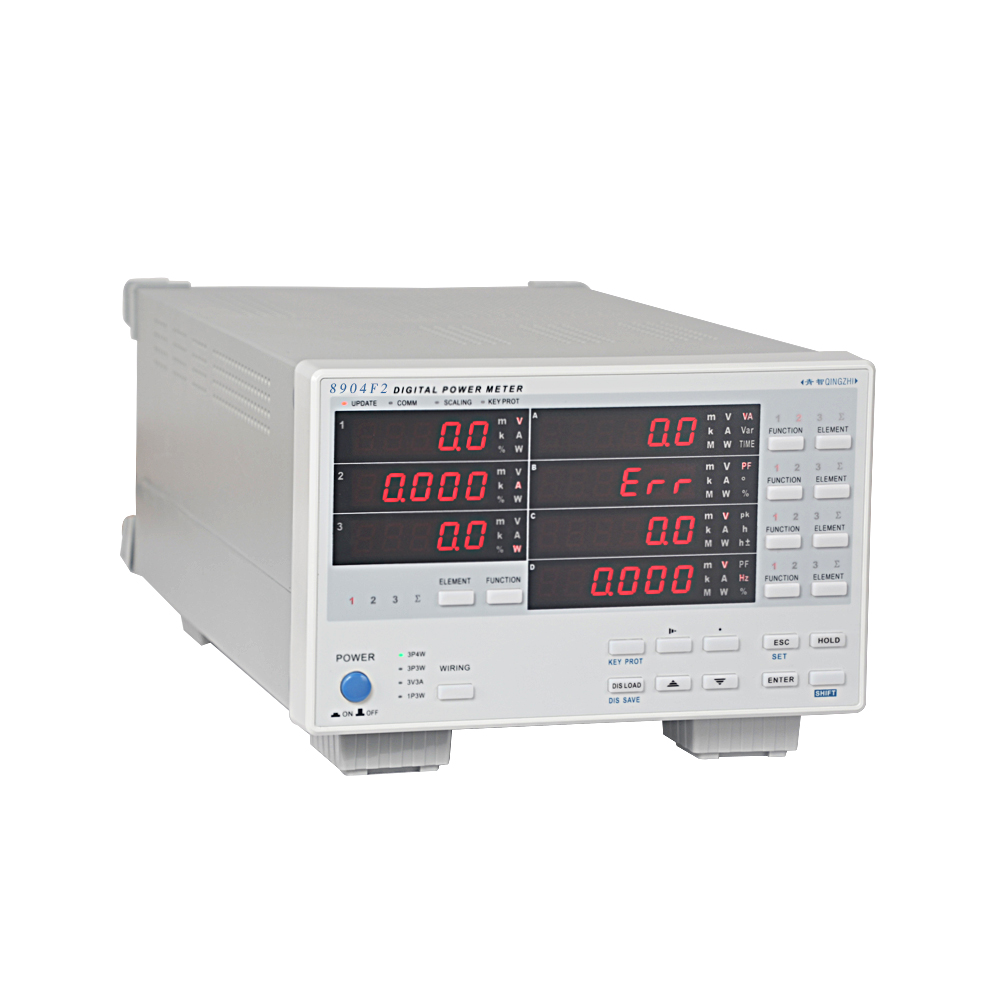

8902F2/8904F2數字功率計不但可以測量每個輸入單元的單相測量功能，也可以測量由多個輸入單元組成的接線組的測量功能(Σ功能)。
8904F2 測量精度指標（僅測量45～65Hz工頻范圍信號）
滿足誤差要求的條件
?溫度:（23±5）℃
?濕度:（30～75）%RH
?輸入波形:正弦波
?共模電壓:0V
?倍率設置:設置為關閉OFF
?預熱30分鐘后
8904F2 其他技術指標
測試儀以數值形式表示的性能指標均在規定的容差范圍之內。在開機后的 30 分鐘和 2 個完整數據采集周期內，測試儀滿足規定的準確度。性能指標以一年校準周期為基礎。
儀表量程
常規量程 | 其他特制量程 | |
電壓量程UN | 9.0V～600.0V （45--65Hz的交流電壓信號） | 以產品上的 量程標識為準 |
電流量程IN | 0.02A～40.00A（45--65Hz的交流電流信號） |
青島青智 8904F2 三相電參數測量儀 一般技術指標
型號 | 8902F2/8904F2 |
信號輸入及阻抗 | 電壓電流均為浮置輸入，電壓輸入阻抗約1 MΩ、電流輸入阻抗約4mΩ |
測量信號最大峰值 | 電壓電流均為最大量程的1.6倍 |
采樣速率 | 8000次/s，采樣周期約125μS，24位，電壓、電流同時采樣 |
校零方式 | 開機自動校零 |
線路濾波 | 固定為2kHz |
數據更新 | 數據計算周期0.05秒～1秒可設 |
顯示方式 | 7個窗口 LED顯示 |
整機功耗 | <10VA |
儀表重量 | 約 3.5 kg |
儀表外形最大尺寸 | 寬×高×深223.5×151.5×384mm |
儀表開孔尺寸 | 寬×高209x128mm |
安全要求 | ? 絕緣電阻：測量端子與儀表外殼之間絕緣電阻不低于5MΩ; ? 耐 電 壓：測量端子與儀表外殼之間能承受2000V 50Hz正弦波電壓; |
工作環境 | ? 溫度：(0～40)℃; ? 濕度：(20%～75%)RH; ? 大氣壓力: (86～106)kPa; |
儀表工作電源 | AC 100V～240V 50/60Hz 無較重的振動及電磁干擾 |
以上技術參數的說明中所用到的術語定義請參見GB/T 13978-2008 《數字多用表通用技術條件》。
青島青智 8904F2 三相電參數測量儀 訂購信息
序號 | 名稱 | 數量 | 單位 | 備注 |
1 | 數字電參數測試儀 | 1 | 臺 | |
2 | 儀表用電源線 | 1 | 根 | |
3 | 儀表使用說明書 | 1 | 份 | |
4 | 合格證 | 1 | 張 | |
5 | 儀表檢測報告 | 1 | 份 | |
6 | 通訊測試軟件（光盤） | 1 | 張 | |
7 | RS485 通訊線 | 1 | 根 | 公司自制的兩芯線 |
8 | RS232 通訊線 | 1 | 根 | 公司自制的三芯線 |
9 | RS485/232 轉換器 | 0 | 只 | 請根據需要另外購買! |
注意事項及故障排除方法
一．儀器使用注意事項：
1． 儀器外殼必須接地良好。
2． 儀器應在推薦的工作條件下使用。
3． 儀器的串行口在拔插接線時必須先將儀器斷電。
4． 不要超過儀器的測量極限使用。
5． 在負載端接線時應關掉負載的供電電源。
二．儀器故障及排除方法：
1． 儀表開機時無顯示，請檢查儀表電源是否接通，電源開關是否打開，電源電壓是否正常。
2． 儀表串行口通訊失敗，請檢查串口線是否正確，可以按下面步驟進行調試：
（1） 查看儀表的通訊地址及通訊波特率是否與上位機的設置相同，若不同則修改設置。
（2） 將儀表和上位機的連線斷開，測量儀表和上位機的串行口信號線，對于RS232 口：儀表和上位機的TXD 對GND 端應當為-8V～-12V 電壓；對于RS485 口：上位機的A 對B 端應當為+2V～+5V電壓。若上面的測試信號不正常則為接口或連線的問題。
參數 | 測量范圍 | 誤差 |
8902F2/8904F2 | ||
電壓U | 9.0～600.0V | 被測信號：45 Hz ≤ f ≤ 65 Hz時， 被測信號 <(量程*10%)時，誤差：±(讀數的0.40% +量程的 0.10%) 被測信號≥(量程*10%)時，誤差：±(讀數的0.16% +量程的 0.04%) |
電流I | 0.020～40.000A | |
有功功率P | 電壓量程*電流量程 | 被測信號：45 Hz ≤ f ≤ 65 Hz時， 額定電壓380V時， 當功率因數PF=1.0時，誤差：±(讀數的0.16% +量程的 0.04%) 當功率因數PF=0.5時，誤差：±(讀數的0.80% +量程的 0.20%) |
功率因數PF | 0.05～1.00 | 被測信號：45 Hz ≤ f ≤ 65 Hz時，誤差：±0.01 |
電壓頻率UF | 45.00-65.00Hz | 計數方式，電壓(或電流)值為U(或I)，電壓(或電流)量程為UR(或IR)。 當U(或I)≥(UR(或IR)*10%)時，誤差0.1％*讀數； 當U(或I)≥(UR(或IR)* 5%)并且<(UR(或IR)*10%)時，誤差0.2％*讀數； 當U(或I) <(UR(或IR)* 5%)時，由于信號過小，頻率數據僅作參考。 |
電流頻率IF | 45.00-65.00Hz | |
以下功能僅針對8904F2 | ||
電能E | 0～999999 MWh /0～-99999 MWh | 被測信號：45 Hz ≤ f ≤ 65 Hz時， 額定電壓380V 當功率因數PF=1.0時，誤差：±(讀數的0.16% +量程的 0.04%) 當功率因數PF=0.5時，誤差：±(讀數的0.80% +量程的 0.20%) |
積分時間T | 99999h | ± 2秒/小時 |
