通過響應波形的定量化，能在裝有轉子的成品狀態下進行檢查脈沖線圈測試儀ST4030A根據響應波形識別特征量LC和RC。 由于可以定量地將其作為電路常數值處理，因此可以基于數值數據清楚地確定判斷閾值。 并且因?yàn)闇y(cè)試結果是數值，所以可以使用統計質量控制方法從測試結果中使用它們。 每匝短路的累積數據可以反饋到先前的過程以
咨詢電話：400-838-1718
通過響應波形的定量化，能在裝有轉子的成品狀態下進行檢查
脈沖線圈測試儀ST4030A根據響應波形識別特征量LC和RC。 由于可以定量地將其作為電路常數值處理，因此可以基于數值數據清楚地確定判斷閾值。 并且因?yàn)闇y(cè)試結果是數值，所以可以使用統計質量控制方法從測試結果中使用它們。 每匝短路的累積數據可以反饋到先前的過程以預測線圈缺陷并防止再次發生。
脈沖線圈測試儀ST4030A測試電機電感（線圈）產生的線圈之間是否存在層間短路。 一種判斷合格品的方法，通過比較脈沖電壓施加到合格品時參考主波形的指定部分中“主波形”和“測試波形”之間的偏差面積， 我們將介紹如何使用脈沖線圈測試儀，使用從合格品和不合格品的分布偏差判斷質量的方法來檢測單匝短路情況。

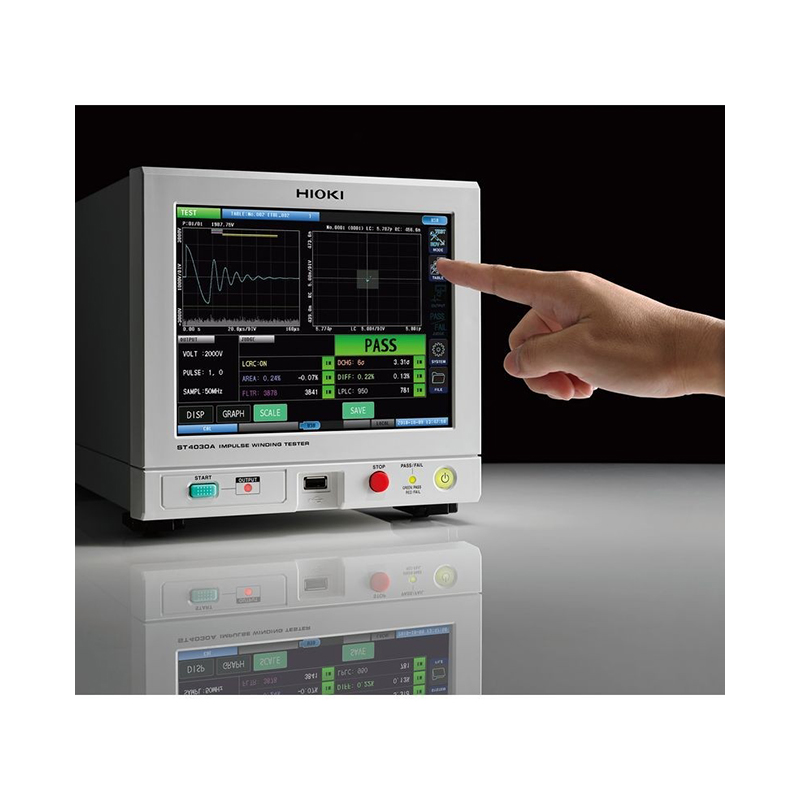

ST4030A 產品特點
● 能夠檢測到以往很難檢測到的不良現象
● 高精度的檢測波形（高速采樣200MHz×高分辨率12bit）
● 單匝線圈檢測（響應波形的定量化）

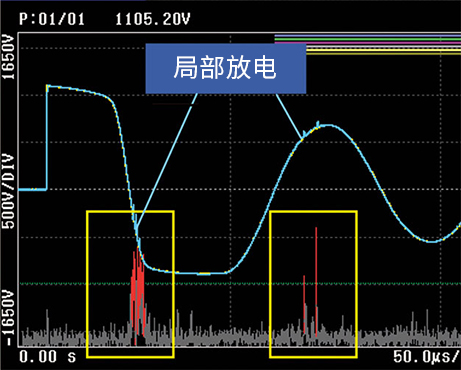

● 通過檢測隱藏在噪音中的“微弱的局部放電”，掌握馬達線圈之間的絕緣不良情況(微短路)。（選件）
ST4030A 產品功能
高精度的波形檢測

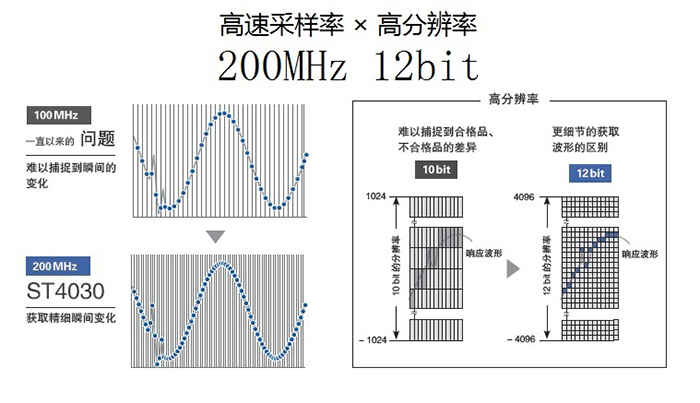

可以高精度的檢測出以往難以識別的合格品和不合格品之間的差異，例如響應波形中的微妙變化。 200 MHz的高速采樣能捕捉細微的瞬間變化，12bit的高分辨率能捕獲波形之間的微小差異。
可以檢測較難判定的多匝短路

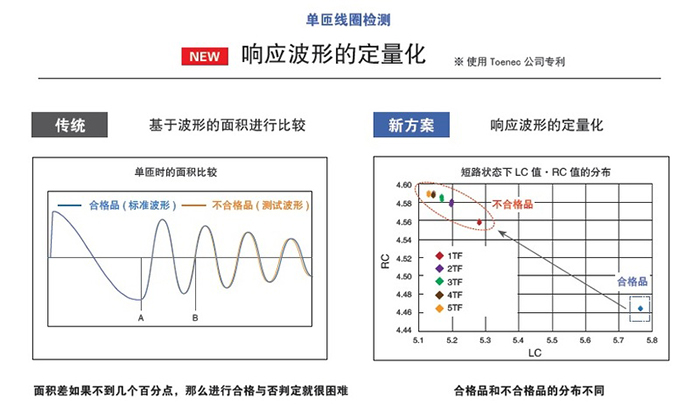

對于以往較難判定的多匝短路的區別也能通過響應波形的定量化進行合格與否的判斷。因?yàn)樵贚C、RC值上合格品和不合格品的分布不同，因此可以明確判斷的標準。
能夠在裝有轉子的成品狀態下進行脈沖測試
轉子裝在馬達定子上的狀態下，根據轉子的安裝位置，轉子和定子之間的雜散電容會發生變化。因此，脈沖測試得到的響應波形也會發生變化，從而無法使用過去的波形比較方式。將響應波形進行數值化得到的LC·RC值也會因?yàn)轫憫?yīng)波形的變化而變化，但合格品和不合格品的分布不同。所以，ST4030A通過生成合格品和不合格品的判定區域，能在裝有轉子的成品狀態下進行脈沖測試了。
ST4030A 主要技術參數（精度保證時間1年，調整后精度保證時間1年）
型號 | ST4030A |
測試項目 | ●將施加在脈沖電壓上所獲得的響應波形定量化（LC·RC值），并判斷合格與否 |
施加電壓 | 100 V?4200 V (設置分辨率：10 V步) 最大施加能量: 約88mJ |
可測試的電感范圍 | 10 μH?100 mH |
采樣率 | 200 M/ 100 M/ 50 M/ 20 M/ 10 MHz, 分辨率: 12 bit, 數據數: 1001?8001點 (1000點步) |
電壓檢測精度 | [DC精度] ±5％ of setting, [AC帶寬] 100 kHz：±1 dB |
判定方法 | LC·RC值判定，波形判定，放電判定（安裝ST9000時） |
測試條件組數 | 255 ( 測試條件設置、判定條件設置、標準波形) |
測試時間 | 約60ms (3000V、1 脈沖、判定OFF 時的參考值) |
顯示 | 顯示器：8.4 英寸SCGA 彩色TFT 液晶(800×600點)，觸摸面板 |
接口 | 標配：EXT.I/O, USB主機 (內存), USB設備 (通訊用), LAN |
電源 | AC100 V?240 V, 50 Hz/60 Hz, 80 VA max. |
體積及重量/th> | 215W × 200H × 348D mm, 6.7 kg |
附件 | 電源線×1，使用說明書×1，應用軟件光盤×1，使用注意事項×1 |
ST4030A 附件與選件
組裝選件 | 輸入/輸出線 注意：電纜寄生效應的影響 響應波形根據電纜長度而變化。咨詢電纜容量值在一定范圍內的特注品，請聯系中國各分支機構。 | |
放電檢測功能ST9000 | 加工用測試線 L2252 | 夾型測試線L2250 |
|
|
|
檢測隱藏在噪音中的“微弱的局部放電” ·搭載HIOKI原裝濾波器 | 最大額定電壓AC4200V peak，2m | 1.5m |
