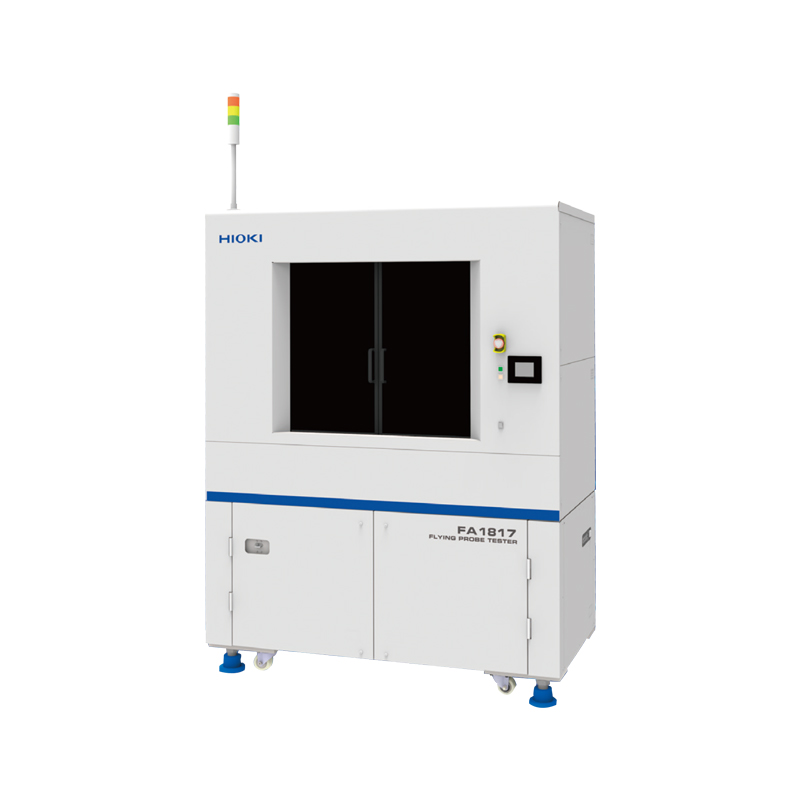

印刷線路板檢查設備標準機型
● 探針移動的優化可將檢測時間縮短20％
● 結合最新型的測試探針，以達到測試針痕最小
● 通過統計處理軟件，檢出潛在不良
● 基板設置：垂直方向
● 手臂結構：正面2和背面2（4手臂）
● 最大可測基板尺寸：610 x 510 mm
產品規格
手臂數 | 4（正面2，背面2） |
可安裝探針 | 1172系列，CP1072系列 |
可測試基板尺寸 | 標準規格：50W × 50H?610W × 510H mm, 厚度1.0?3.2 mm 氣動式基板夾具(選件): 50W × 70H?610W × 510H mm, 厚度0.6?6.0 mm |
最大可測區域 | 604W × 504H mm |
綜合定位精度 | □25μm (注: 根據檢查條件有所限制) |
測點最小間距 | 50μm (使用探針CP1072-01時, L-R手臂間距) |
測量范圍 | 直流恒流導通測量： 400.0 μΩ?400.0 kΩ |
判定范圍 | ?99.9%?＋999.9%, 或絕對值 |
測量時間 | Max. 0.015秒/步 (0.15mm移動?4手臂同時接觸,焊盤 電容測試) |
電源 | AC200 V, 220 V, 230 V, 240 V單相 (訂購時指定) 50/60 Hz, 3 kVA |
體積及重量 | 1500W × 1950H × 800D mm, 1000 kg |
