使用繼電器（50/60Hz，1.0%等級）擴大輸入量程

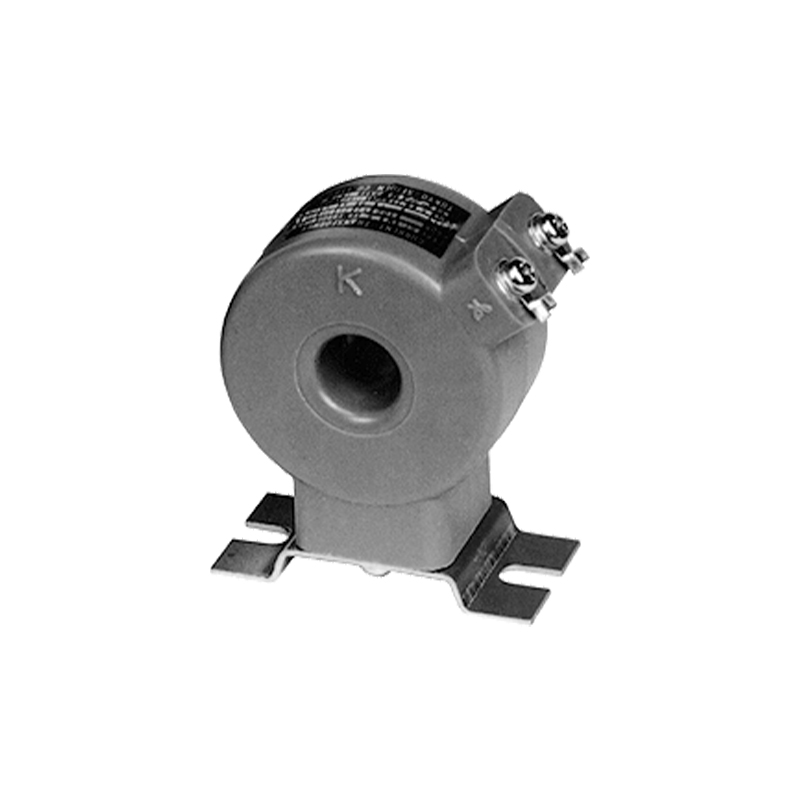

CT-5MRN 最大額定電壓 1150V
CT-5MRN | |||||||
φA | B | C | D | φE | F | G | H |
23 mm | 70 mm | 85 mm | 68 mm | 60 mm | 45 mm | 75 mm | 83 mm |

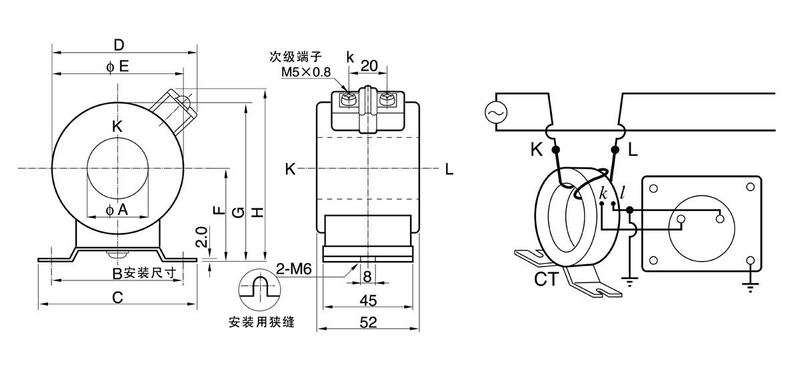

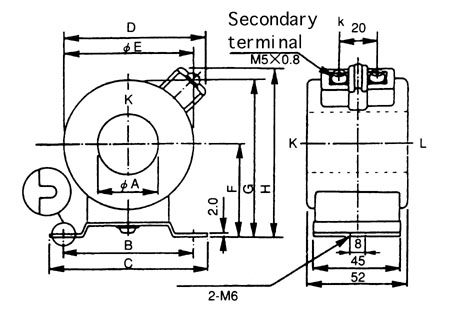

尺寸圖·連接圖
N=（CT的初級電流）÷（儀表的最大刻度值）
N根導體通過中央孔并卷繞。
例如120 A:30 A的情況時，
（120 A÷30 A）=4根導體通過中央孔
產品規格
型號 | CT-5MRN | ||
額定負載 | 5VA | ||
初級 | 次級 | 等級 | |
100A | 5A | 1.0% |
|
120A |
| ||
150A |
| ||
