最近收到小伙伴們的投稿的問題，對于功率分析儀提出的問題較多。今天分享的內容是其常見問題與對應的解決方法，一起來學習下吧！
功率分析儀的電壓、電流的測量值無顯示或者不正確
通常出現這種問題，一般是由于三種情況產生的。分別如下所示:
產生原因：
該現象是過載值的提示，提示我們當下采用的電壓或是電流量程檔位與實際輸入不一致，應要對量程進行調整。
解決方法：
把電壓/電流量程設定為更高量程檔或是自動量程檔。
電流輸出型的電流傳感器：在變比全部可以換算成***A：1A。二次側輸出是電流時，全部是電流輸出型的電流傳感器，比例設置在Scaling里。
電壓輸出型的電流傳感器：在變比全部可以換算成***mV：1A。二次側輸出是電壓時，全部是電壓輸出型的電流傳感器，比例設置在Ext Sensor里。
產生原因：
假設大家在測量過程中采用了電壓/電流傳感器，對于該情況最大的可能是傳感器的比例設置是否正確或是啟用了比例功能的原因。
解決方法：

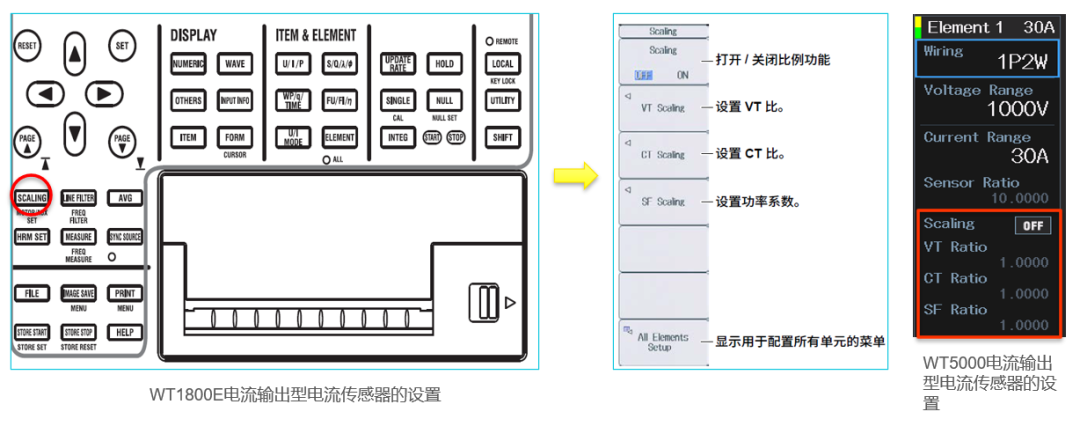

電流輸出型的電流傳感器：在變比全部可以換算成***A：1A。二次側輸出是電流時，全部是電流輸出型的電流傳感器，比例設置在Scaling里。

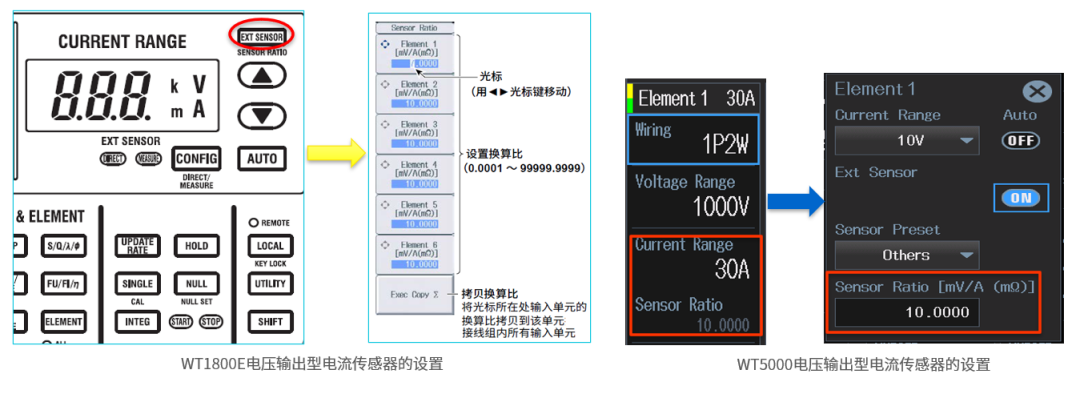

電壓輸出型的電流傳感器：在變比全部可以換算成***mV：1A。二次側輸出是電壓時，全部是電壓輸出型的電流傳感器，比例設置在Ext Sensor里。
產生原因：
1、接線不牢固或是接線錯誤。

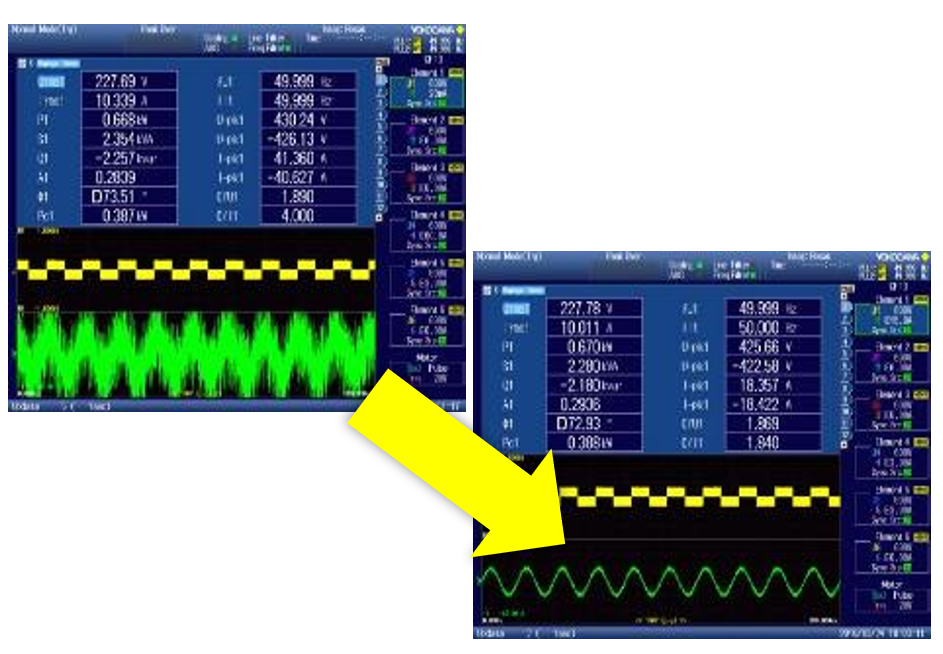

2、電流傳感器采用的供電電源比較混雜進而產生了電流測量中加入了大量雜波。
3、數據更新周期小于信號頻率周期
4、用萬用表測量值與功率分析儀測量值進行對比。
解決方法：
1、確認接線是否牢固，且接線正確(注意電壓、電流不要接錯)。
2、電流傳感器采用了正確合理的供電電源(例如WT1800E的PD2供電選件，CTPS700供電盒，WT5000的760903電流傳感器供電模塊)，進而避免了因為供電電源帶來的誤差。
3、確保數據更新周期大于信號頻率。
4、通常的萬用表都是應用在工頻電壓測量，也有少部分可以測稍微高頻的萬用表，由于功率分析儀基本上都是寬頻的測量儀器。測量值對比于萬用表可能會更大。因此在使用錢要先清楚的知道的儀器，之后才能夠進行正確的對比測試。
功率分析儀的電壓、電流的測量值都正確，但是功率值不正確
對于出現這種問題，解決方法與原因如下所示：
產生原因：

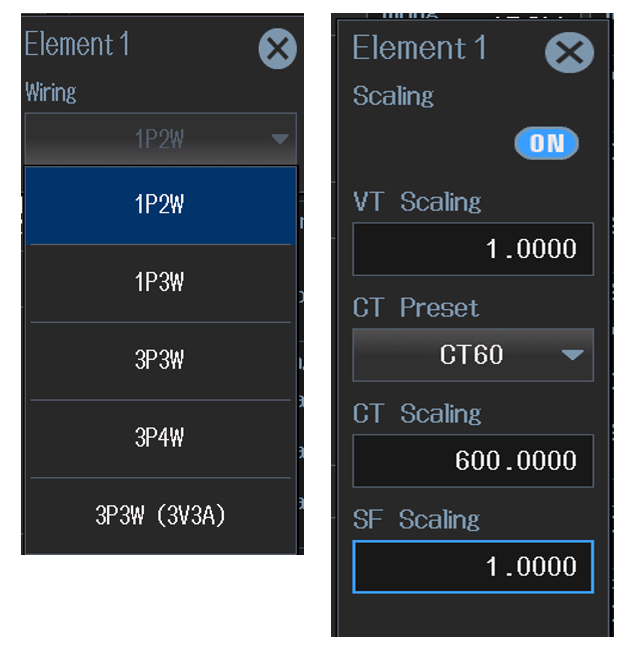

接線方式設置與實際不一致，查看變比中功率倍數SF是否設置正確.
解決方法：
把接線方式設定成正確的接線方式，功率倍數SF在一般情況下默認為1。
產生原因：

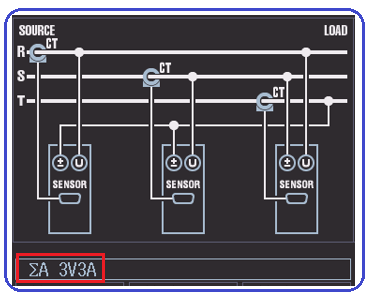

接線的方式錯誤，沒有依據接線圖完成正確的接線，特別是3P3W（3V3A）的接法。
解決方法：
依據所選擇的接線方式完成正確的接線，例如3P3W（3V3A）的接線中，首先要確定好U、V、W三相，之后確認電壓的接線是否按照接線圖上UW、VW、UV進行連接，電流同樣是相應的U、V、W三相電流，同時要注意三個電流傳感器的流向需要注意保持一致，按照箭頭指示從源到負載的流向。
產生原因：
理解上的偏差，卻認為測試結果是錯誤的。
解決方法：

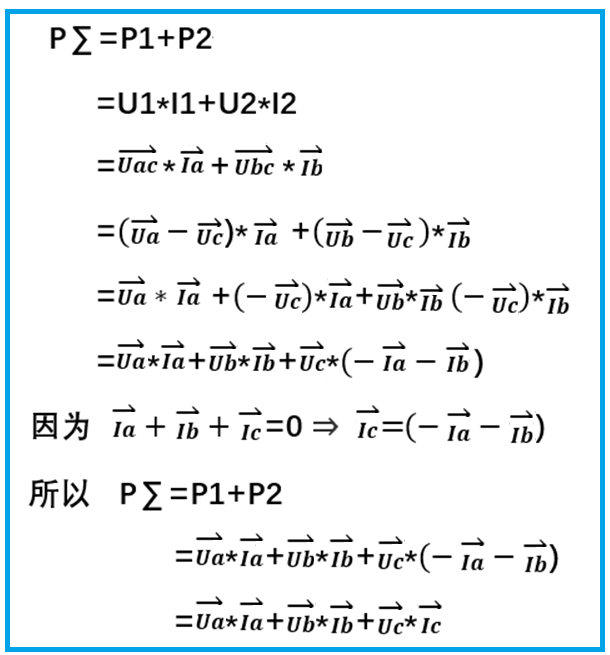

在常規三相四線制（3P4W）的測試中，三相系統內的各個單相功率近乎相同，總功率等于三相功率之和，但是在3P3W（3V3A）的三相系統測試中，大家將發現三個單相的功率卻是不相同的，并且功率值可能還會有正負，在此都是正常的，在3V3A這種接線方式中，大家要看的是三相系統總的功率是否正確的，而且在3V3A的接線系統中總功率PΣ=P1+P2。
