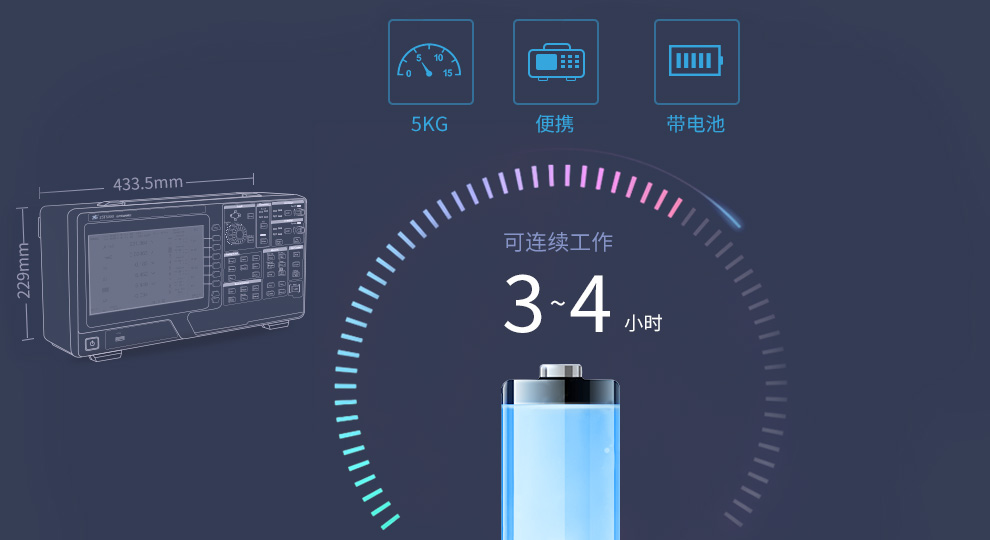

便攜與獨立供電
ZIT6000是便攜式逆變器檢測儀，緊湊設計，千錘百煉，重量僅5KG，在狹小的配電廂中也能來去自如，另外，它內置鋰電池，可獨立供電長達3-4小時，完全滿足電力機車的隨車測試需求。

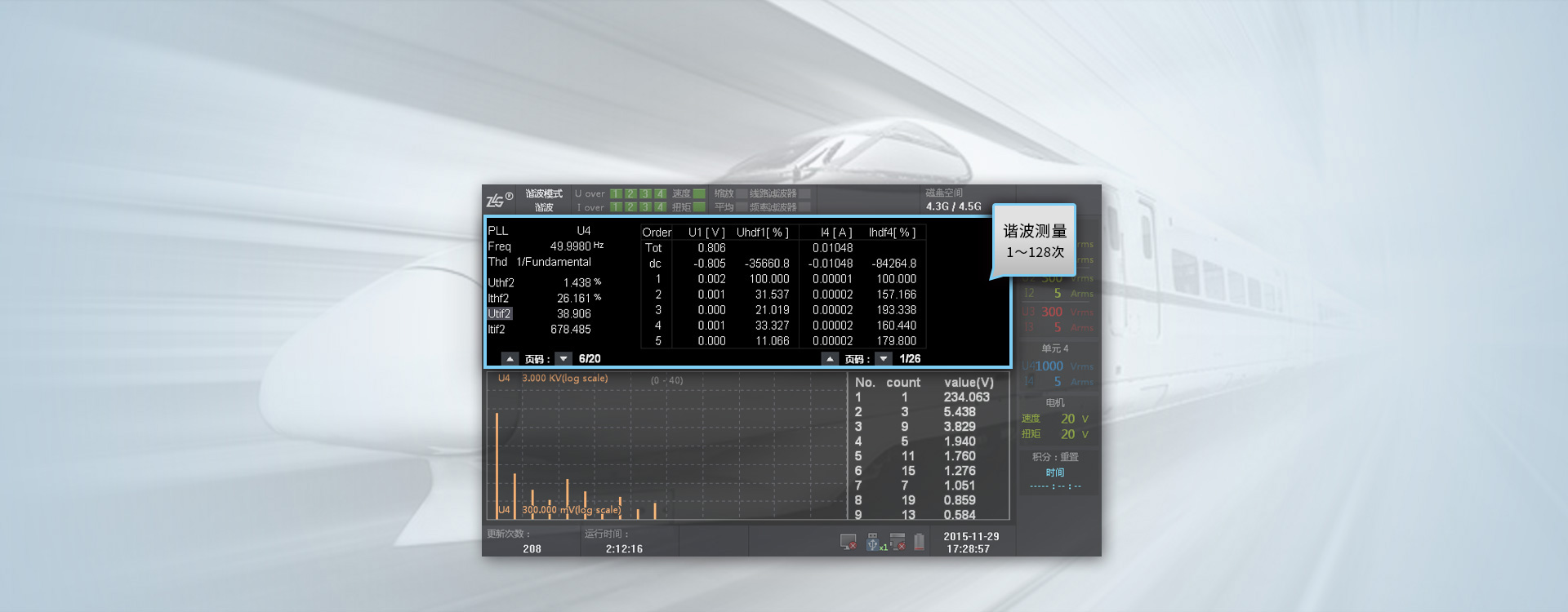

車載逆變器電流諧波測量
電力機車逆變器在運行時，電流輸出諧波往往會比較大，ZIT6000高鐵逆變器檢測儀可以測量高次諧波（電流）1～128次、總諧波失真（THD）等參數，解決電流諧波測不準的問題。

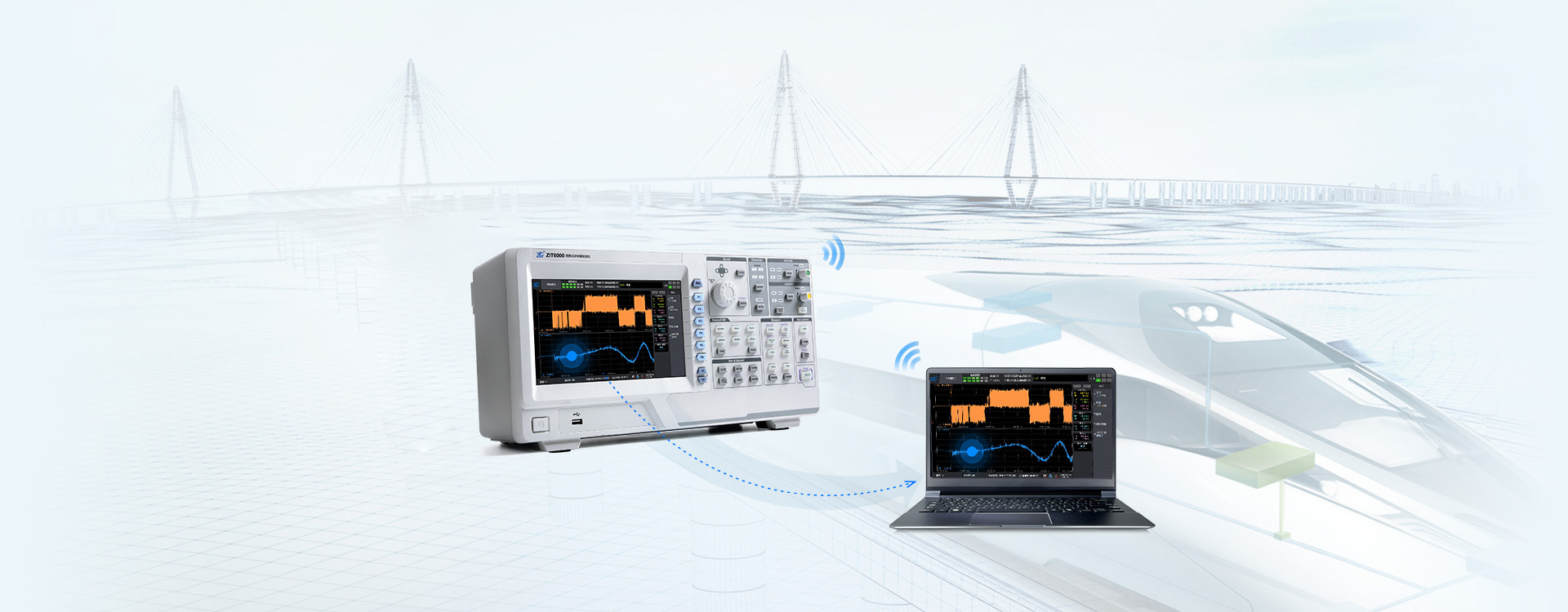

WIFI傳輸功能
在高鐵逆變器的測試場合，一般都是高電壓、高電流環境，ZIT6000高鐵逆變器檢測儀器可以通過內置的WIFI功能，將數據遠程傳出到電腦，然后通過專業定制的軟件分析數據，保障了人員的安全性。

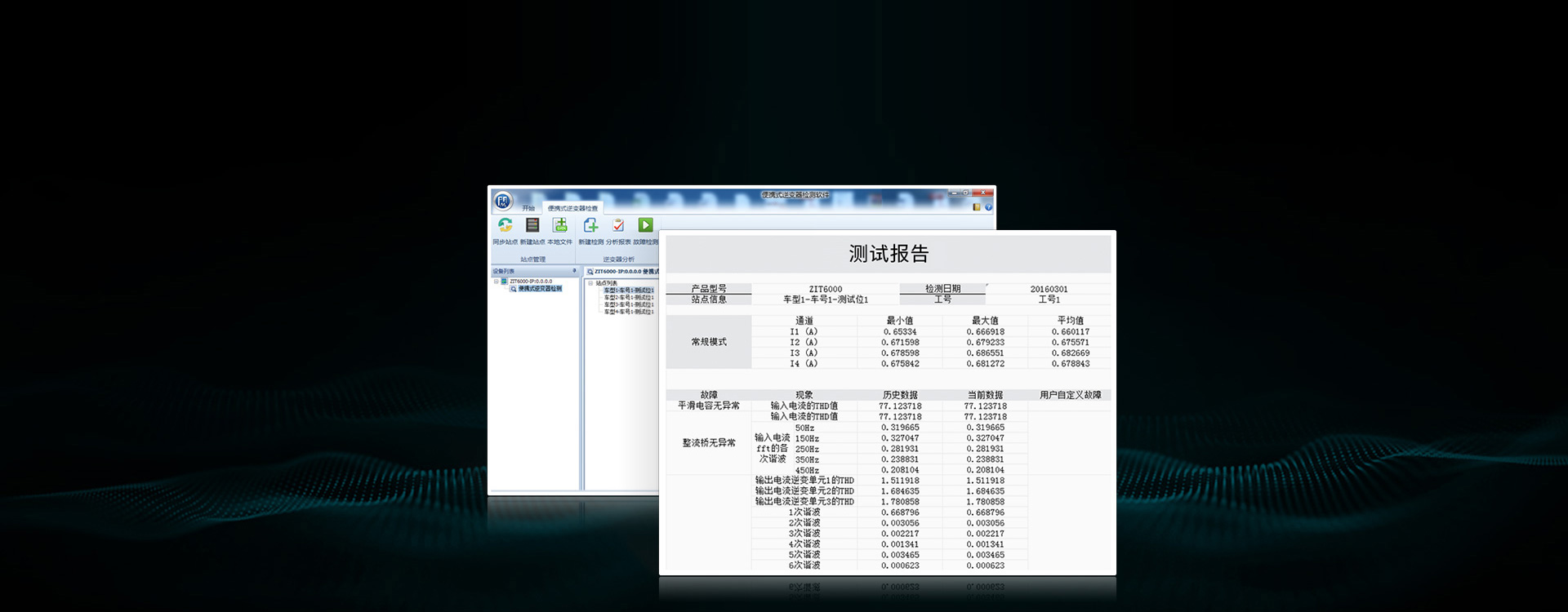

定制化測試軟件
我們結合實際的高鐵逆變器檢測流程與測試步驟，定制出了高鐵逆變器檢測分析軟件，通過獲取的數據，軟件可以進行電壓、電流諧波、劣化度等的分析。客戶還可以將自己的測試經驗數據導入到數據庫中，由此分析逆變器組件及電機的狀況
參數與配件
| PA8000 | PA6000H | PA5000H | PA2000mini | ||
|---|---|---|---|---|---|
| 基本功率精度 | 0.01%讀數+0.03%量程 | 0.01%讀數+0.03%量程 | 0.05%讀數+0.05%量程 | 0.05%讀數+0.05%量程 | |
| 帶寬 | DC，0.1Hz~5MHz | DC，0.1Hz-2MHz | DC，0.1Hz~5MHz | DC，0.1Hz~500KHz | |
| 分采樣率 | 2MS/s | 2MS/s | 2MS/s | 500KS/s | |
| 輸入單元數 | 7通道 其中可任意選配電機板卡 | 7通道 其中可任意選配電機板卡 | 7通道 其中可任意選配電機板卡 | 4通道功率卡+1通道電機卡 | |
| 電壓量程 | 15V、30V、60V、 100V、150V、300V、 600V、1000V、1500V（峰值因數1.33） | 15V、30V、60V、 100V、150V、300V、 600V、1000V、1500V（峰值因數1.33） | 1.5V、3V、6V、 15V、30V、60V、 100V、150V、300V、 600V、1000V、1500V（峰值因數1.33） | 300mV、1V、3V、 10V、30V、100V、 300V、600V、1000V、1500V（峰值因數1.33） | |
| 電流量程 | 直接輸入 | 5A:10mA、20mA、50mA、100mA、200mA、500mA、1A、2A、5A | 5A:10mA、20mA、50mA、100mA、200mA、500mA、1A、2A、5A | 5A:10mA、20mA、50mA、100mA、200mA、500mA、1A、2A、5A | 5A:10mA、30mA、100mA、300mA、1A、3A、5A |
| 50A:1A、2.5A、5A、10A、25A、50A | 50A:1A、2.5A、5A、10A、25A、50A | 50A:1A、2.5A、5A、10A、25A、50A | |||
| 外部傳感器輸入 | 50mV、100mV、200mV、500mV、1V、2V、5V、10V | 50mV、100mV、200mV、500mV、1V、2V、5V、10V | 50mV、100mV、200mV、500mV、1V、2V、5V、10V | 30mV、100mV、300mV、1V、3V、10V | |
| 電壓輸入阻抗 | 輸入電阻：2MΩ 輸入電容：10pF | 輸入電阻：2MΩ 輸入電容：10pF | 輸入電阻：2MΩ 輸入電容：10pF | 輸入電阻：5MΩ 輸入電容：5pF | |
| 電流輸入阻抗 | 5A 輸入電阻：100mΩ 輸入電感：0.07μH | 5A 輸入電阻：100mΩ 輸入電感：0.07μH | 5A 輸入電阻：100mΩ 輸入電感：0.07μH | 5A 輸入電阻：100mΩ 輸入電感：0.07μH | |
| 50A 輸入電阻：5mΩ 輸入電感：0.07μH | 50A 輸入電阻：5mΩ 輸入電感：0.07μH | 50A 輸入電阻：5mΩ 輸入電感：0.07μH | |||
| 電壓、電流精度保證范圍 | 1%~110% | 1%~110% | 1%~110% | 1%~130% | |
| 諧波測量 | 500次 | 500次 | 500次 | 128次 | |
| 多電機板卡支持 | 支持 | 支持 | 支持 | 不支持 | |
| 顯示器 | 12.1寸彩色液晶 | 12.1寸彩色液晶 | 12.1寸彩色液晶 | 9寸彩色液晶 | |
| 數據更新率 | 10ms、50ms、100ms、200ms、500ms、1s、2s、5s、10s、20s、1ms-20s之間支持用戶自定義。 | 10ms、50ms、100ms、250ms、500ms、1s、2s、5s、10s、20s、自定義。 | 10ms、50ms、100ms、200ms、500ms、1s、2s、5s、10s、20s、1ms-20s之間支持用戶自定義。 | 50ms、100ms、200ms、500ms、1s、2s、5s、10s、20s。 | |
| 接口 | GPIB、1000Mbit LAN、RS-232、USB2.0 HighSpeed Device、USB2.0 High Speed Host、U盤 | GPIB、1000Mbit LAN、RS-232、USB2.0 HighSpeed Device、USB2.0 High Speed Host、U盤 | GPIB、1000Mbit LAN、RS-232、USB2.0 HighSpeed Device、USB2.0 High Speed Host、U盤 | GPIB、1000Mbit LAN、RS-232、USB2.0 HighSpeed Device、USB2.0 High Speed Host、U盤 | |
| 標配件（標配） | |
|---|---|
| 配件名稱 | 描述 |
| 國際電源線 | 供電使用 |
| 產品售后服務承諾書 | 服務承諾書 |
| 產品校準證書 | 校準證書 |
| 產品入門手冊 | 入門手冊 |
| 光盤 | 產品相關電子版資料 |
| 合格證 | 合格證 |
| 干燥劑 | 干燥劑 |
