HCP8000系列電流探頭是一款能夠同時測量直流和交流的高頻電流探頭。其特點包括：高帶寬，可準確快速捕捉電流波形；高精度，在電流測量量程范圍內，精度高達1%，滿足大部分測試領域的需要；兩個量程可供選擇，方便小電流測量；自動消磁調零功能，使用方便；聲光過流報警功能，提醒量程切換；電子輕觸式按鍵設計，使用壽命更長
咨詢電話：400-838-1718
HCP8000系列電流探頭是一款能夠同時測量直流和交流的高頻電流探頭。其特點包括：高帶寬，可準確快速捕捉電流波形；高精度，在電流測量量程范圍內，精度高達1%，滿足大部分測試領域的需要；兩個量程可供選擇，方便小電流測量；自動消磁調零功能，使用方便；聲光過流報警功能，提醒量程切換；電子輕觸式按鍵設計，使用壽命更長；標準的BNC輸出接口，可匹配任何廠家示波器。HCP8000系列電流探頭常用于開關電源、馬達驅動器、電子鎮流器、LED照明、新能源等設計和測試應用中。
HCP8030(C/D/H)體積輕巧，可在擁擠的電路板中使用自如；小型鉗夾可以在緊張的空間中探測電流，能夾住的導線直徑達5mm；可以測量30A的連續電流和50A的峰值電流，HCP8030提供50MHz的帶寬,HCP8030C提供70MHz的帶寬,HCP8030D提供100MHz帶寬；HCP8030H提供120MHz帶寬；探頭具有30A (10X)和5A (1X)兩個量程可選擇，5A (1X)量程特別適用于小電流測量，分辨率高達1mA。
應用
■ 電源（開關式和線性）設計
■ LED 照明設計
■ 電動汽車設計
■ 新能源
■ 變頻家電
■ 電工實驗
■ 半導體器件設計
■ 逆變器/變壓器設計
■ 電子鎮流器設計
■ 工控/消費電子設計
■ 發動機驅動裝置設計
■ 電力電子和電力傳動實驗等
■ 交通運輸系統（電動車輛、機車、航空電子設備等）設計
規格
型 號 | HCP8030C | ||

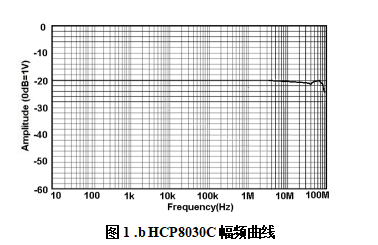

帶寬(-3dB) | DC-70MHz (圖1.b) | ||
上升時間 | ≤5ns | ||

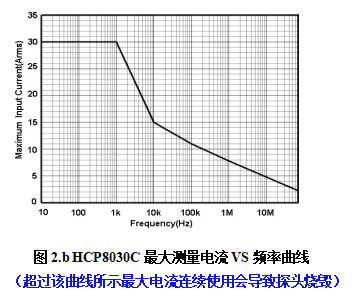

連續電流 最大值 | 30Arms 圖2.b | ||
峰值電流 | 50Apk | ||
量程 | 5A | 1X衰減 | |
30A | 10X衰減 | ||
過流報警值 | 5A | ≥5APk | |
30A | ≥50APk | ||
電流傳輸比 | 5A | 1V/A | |
30A | 0.1V/A | ||
分辨率 | 5A | 1mA | |
30A | 10mA | ||
精度 (DC,45-66Hz最大連續電流) | 5A | ±1%±1mA | |
30A | ±1%±10mA | ||

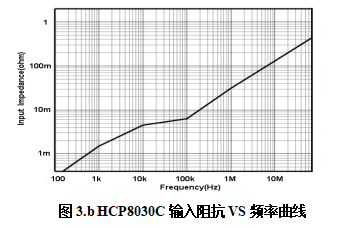

輸入阻抗 | 參考圖3.b | ||
延 時 | 探頭 主機 | 14ns | |
BNC (1m) | 5ns | ||
終端負載要求 | ≥100kΩ | ||
供電方式 | DC 12V/1A（標配適配器） | ||
絕緣線電壓 | 300V CAT I | ||
安全符合標準 | EN61010-1: 2010+A1:2019 EN 61010-2-032:2019 | ||
EMC符合標準 | EN61326-1:2013 EN61000-3-2:2014 EN61000-3-3:2013 | ||
